佛山老板说：8503模具钢热处理完后尺寸变小了，这是质量有问题？【第1246篇】
现在的热处理厂不老实，工艺上有偷工减料的行为，被我发现了端倪。【誉辉模具钢黄子鹏日记第1246篇】
今天一个佛山老板发来消息说，上次定做了8503模具钢的精料软料，没有留余量给他。现在在本地做热处理，发现8503模具钢的整体尺寸缩小了，磨不出来。
听到这个消息，我也挺诧异的，所以赶紧查了记录。
佛山老板去年是第一次来订货，买了我们誉辉8503模具钢的精料软料，公差按照0-+0.1交付。因为他说要在当地热处理，所以把我们的热处理指导工艺也发给他了。
上个月，佛山老板又来下单2件8503模具钢的精料软料，按照同样的加工要求制作。今天佛山老板找到我说，上次做出来都没问题。这次热处理完出来，尺寸缩水了，你们材料质量有问题。
众所周知，精料，基本上就没有多少余量的了。我们先用双头铣床精铣，然后再用磨床加工，做完校对尺寸，钢材尺寸肯定是正公差的，才会发出。
那为什么8503模具钢的尺寸会变小呢，难道是热处理出来问题？带着疑问，我重新打开了8503模具钢的热处理手册。

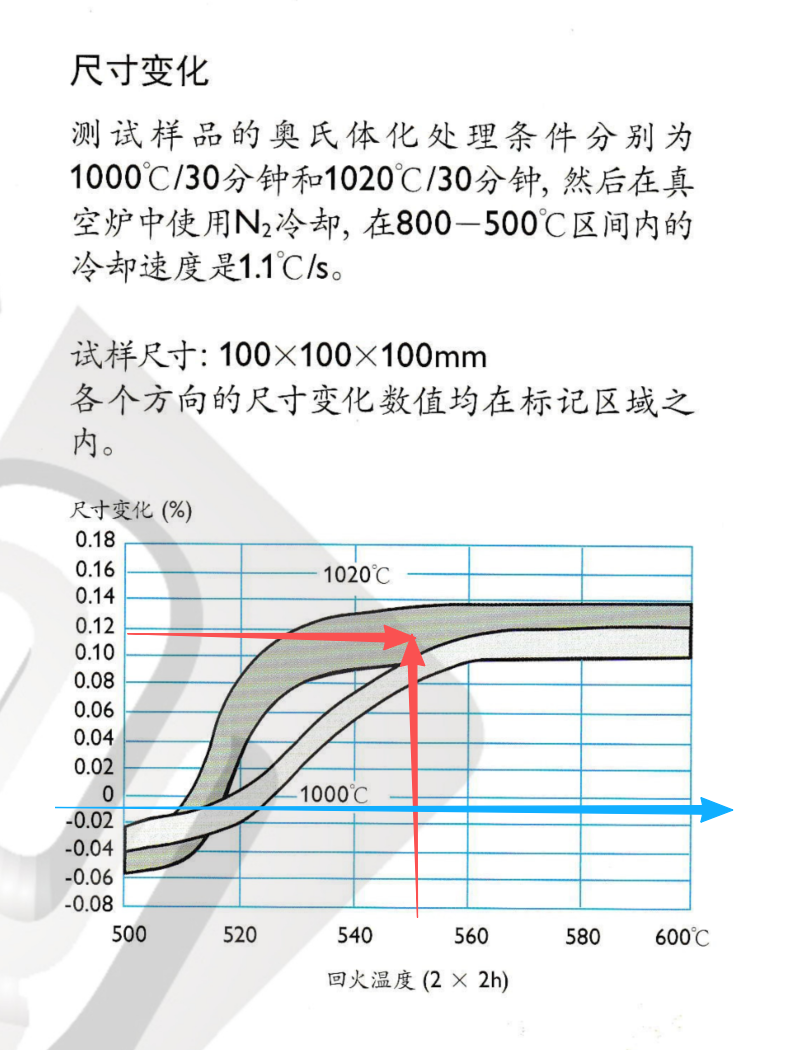

按照技术指导，以及我们自己平时的热处理安排，8503模具钢必须要做高温回火。如果是520度以上的回火温度，8503模具钢的变化尺寸就已经是正公差的了。如果是550度左右回火，尺寸已经变大到+0.1%左右了。

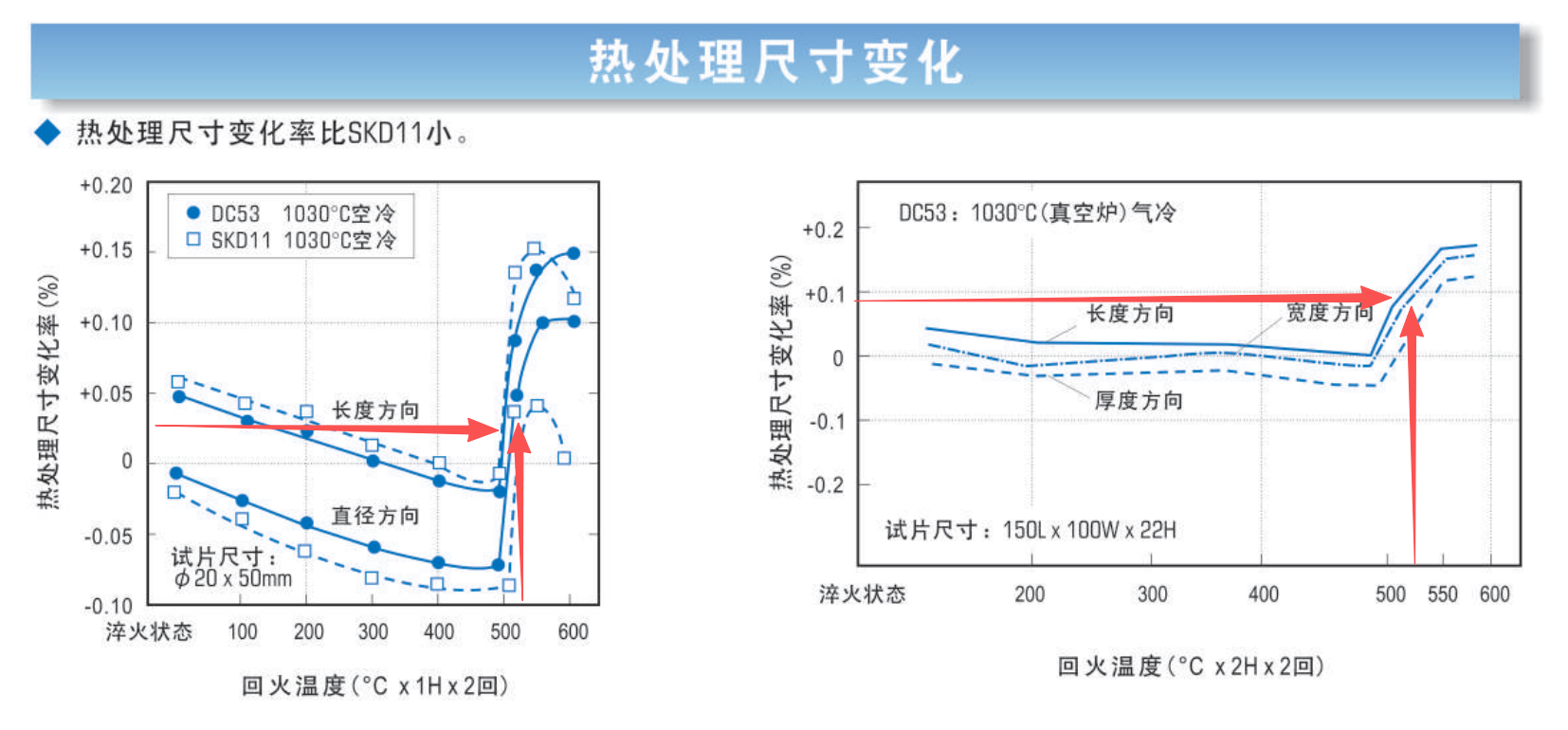

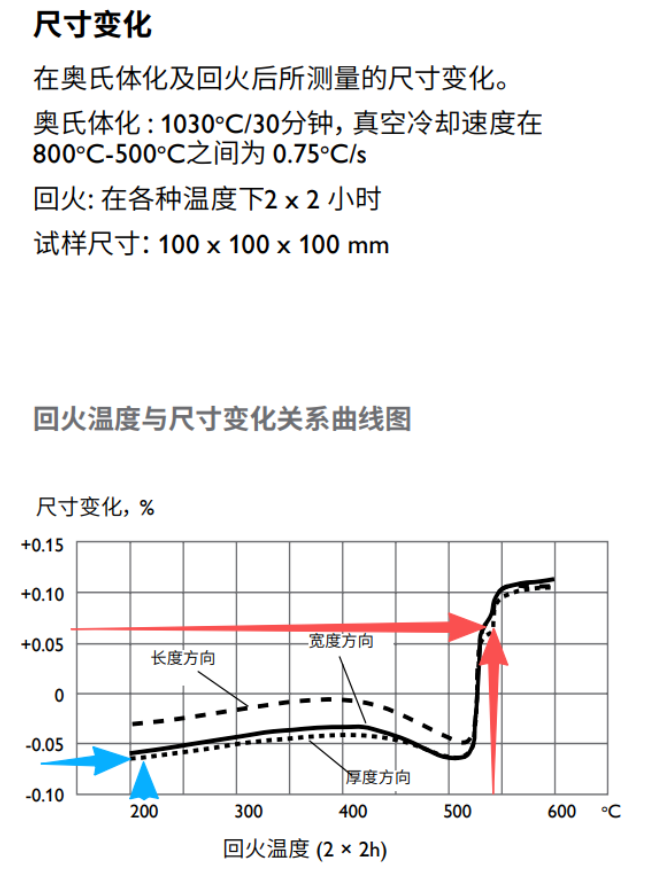

为了确定这个尺寸变化的规律，我又查看了其他会做高温回火的冷作模具钢。比如DC53模具钢，经过520度以上高温回火后，也是变正公差了。其他的好几种冷作模具钢，最不理想的情况下，也是维持原尺寸小幅波动，没有见明显缩小的。
所以我在想，会不会是热处理厂搞混炉热处理，把应该高温回火的模具钢，放到低温回火的混在一起做了，一锅乱炖，才搞出来这样的结果。
说到这里我又想起前段时间，也是顺德的老板，买了6件LG模具钢回去加工，说要放本地热处理。结果他们外发的热处理厂说，其中4件太软了，硬度做不出来，另外2件是可以正常加硬的。
这个顺德老板也说我们模具钢质量有问题，我真的是有点哭笑不得。
我只能建议他发回来东莞，我们自己做热处理。上个月中旬，顺德老板把LG模具钢寄回来了，我给他加硬到HRC56的硬度，一点问题都没有，事情也就这么过去了。
虽然说现在热处理厂竞争比较激烈，都在搞低价，但最起码的质量管控还是要做好的，不然你的客户就在不知不觉中流失了，你还找不到原因，又只能靠更低的价格抢客户，这就陷入死循环了。
我是誉辉模具钢黄子鹏，来自东莞寮步。在最近3年时间，我发布了453场现场直播，分享模具选材和使用的经验，帮助了1628家企业解决模具钢方面的问题。
誉辉模具钢，三个世界500强企业都在用，京瓷公司连续7年采购。正品模具钢，是我们最不值得一提的保证。
这是我的第1246篇模具钢日记，我已经连续5年在国内和国外的网站上分享我的工作日常。这也是向我的客户表决心，我每天都在正心正念的销售模具钢材，我没有跑路，也绝对不会销售假冒伪劣材料给他，请你放心。
屏幕前的老板如果也有遇到类似佛山老板说：8503模具钢热处理完后尺寸变小了，这是质量有问题？的工况，欢迎你来誉辉模具钢黄子鹏尝试一下。
