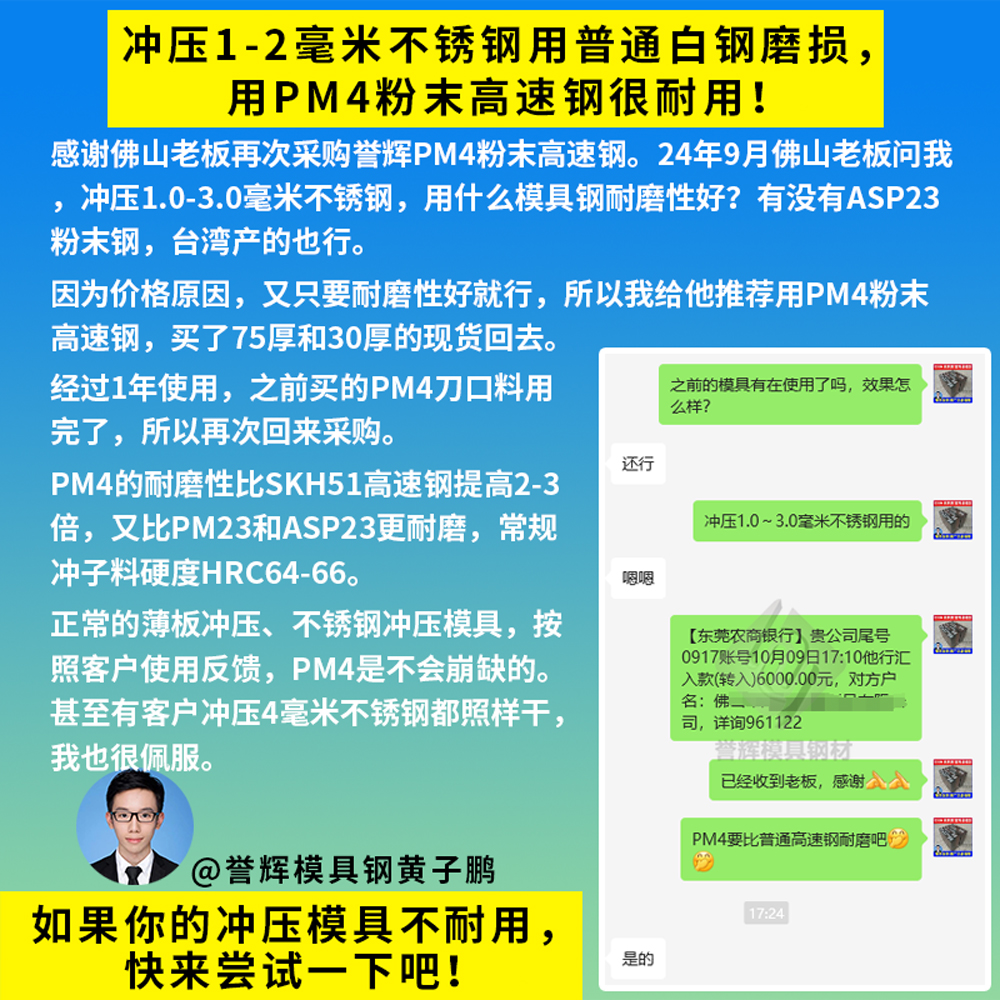

浙江老板咨询，能不能定做硬度HRC62的8566模具钢？了解后得知，他现在是冲压1毫米304不锈钢，是普通料不硬的。现在的问题是刀口磨损快，产品披锋很大。之前用过SKH-51高速钢，冲2万就毛刺很大了。后面还用过粉末高速钢ASP23，单次能打8万，然后打崩角了，导致刀口无法修复后再次利用。我建议他改用誉辉PM4粉末高速钢。最稳妥的解决办法，就是按自己尺寸定做一件，给他热处理硬度调低到HRC62左右，这样又省钱，又非常耐用。【誉辉模具钢黄子鹏日记第1267篇】

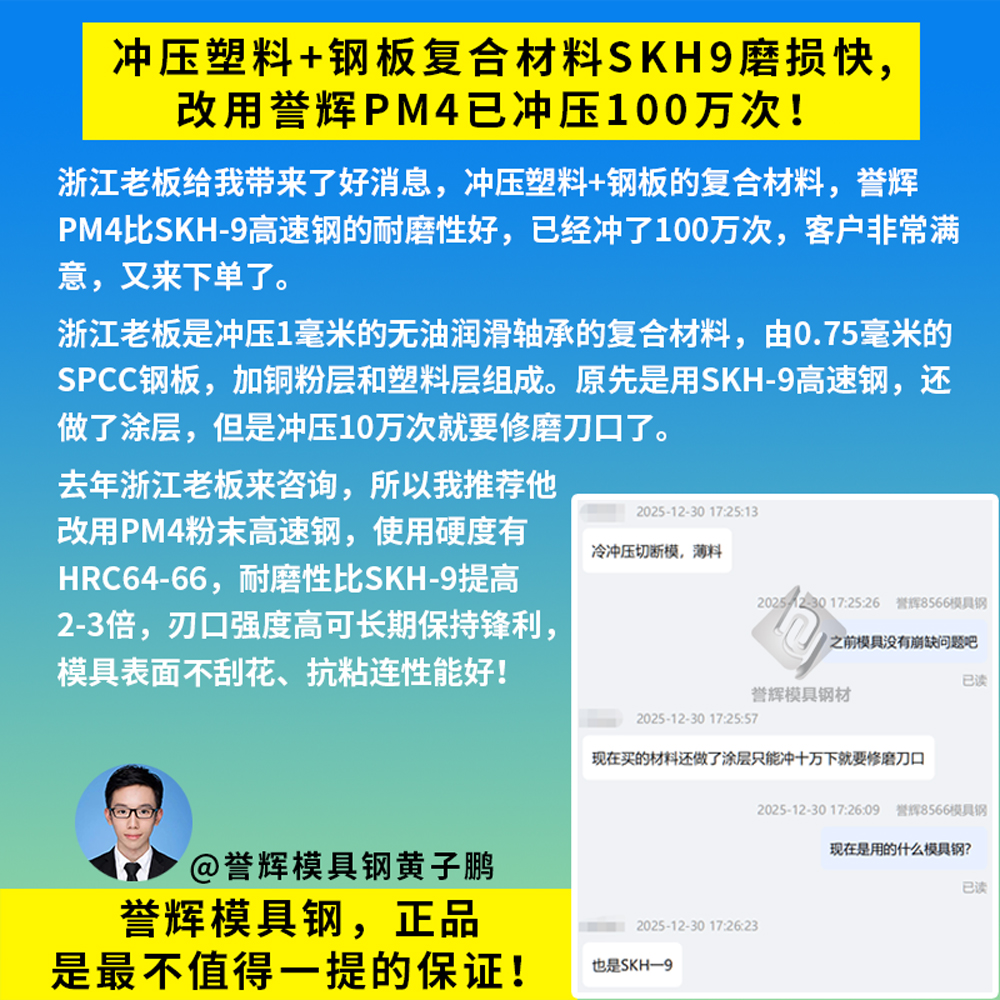

上海老板咨询，冲压1.2毫米SPCC铁板，用SKH-9高速钢的刀口不耐用，有什么模具钢推荐吗？是做凹凸模不耐磨，做7-8万冲次就要修了，没有打崩的情况。因为冲压速度都不是很快，因此，我推荐他改用誉辉PM4粉末高速钢。PM4粉末高速钢的耐磨性比SKH-9高速钢提高2-3倍，兼备高硬度、高耐磨性和抗粘连性能。【誉辉模具钢黄子鹏日记第1260篇】

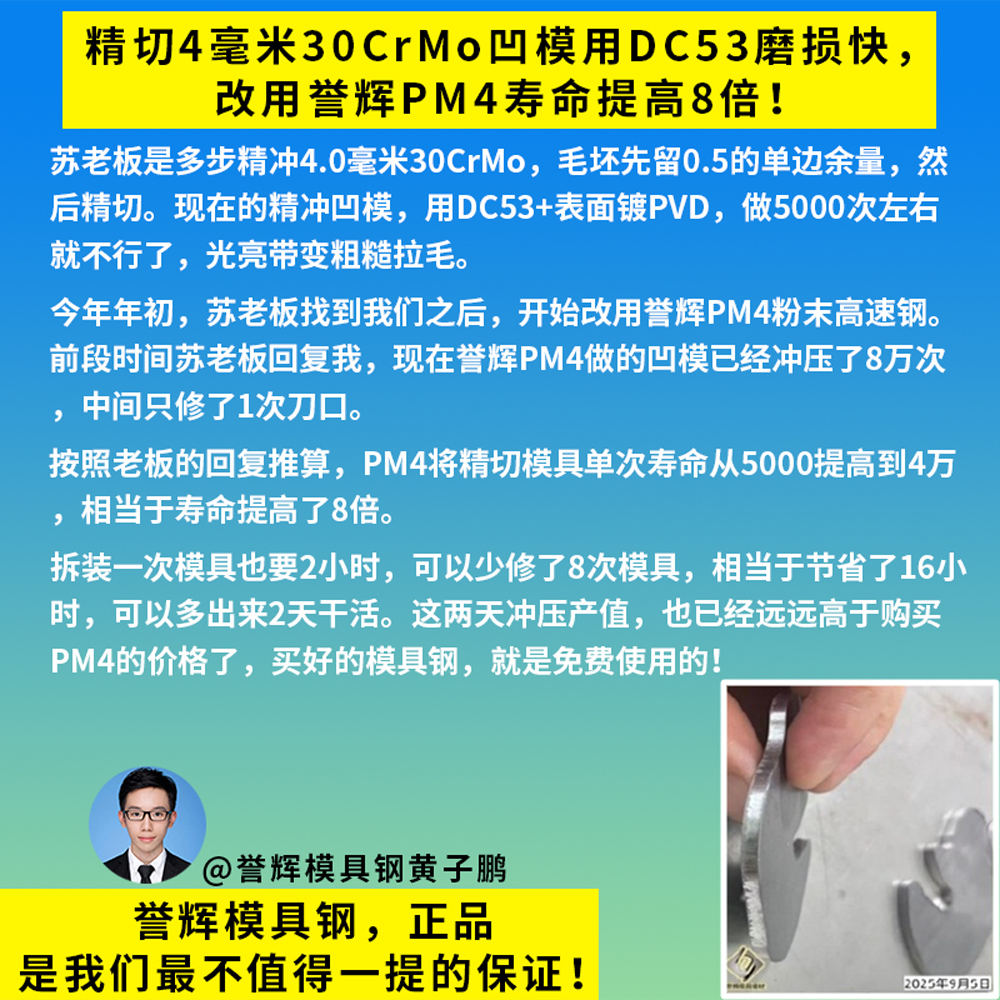

河北老板电话咨询，有没有耐磨性好的模具钢推荐？他是冲压3-4毫米酸洗板，一分钟冲速50下，现在用Cr12MoV，硬度可能HRC57左右。正常能做2-3万冲次，2天时间修一次模具。DC53也有在用，但寿命没有统计。主要是修模太累了，每次要耗费2个小时，师傅累得不行，所以想找耐用的模具钢。如果舍得的，可以换成PM4粉末高速钢，先从下模刀口开始使用。【誉辉模具钢黄子鹏日记第1252篇】

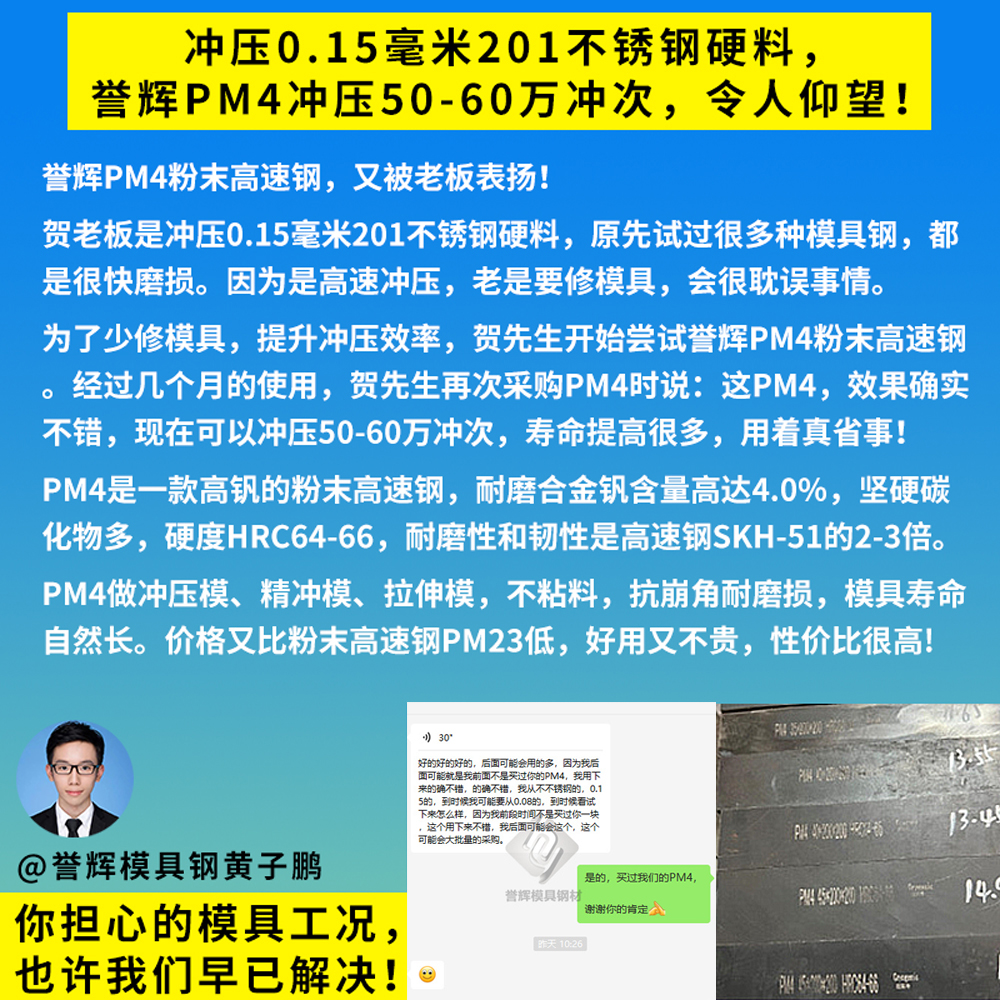

杭州老板咨询，冲压0.45毫米201不锈钢，产品有一段锯齿尖角，模具一出二，想要模具耐磨性好、还不容易崩缺，该用什么模具钢好？主要是冲头中心还有个圆孔，这里间隙容易变大，导致产品出毛刺，所以想了解有没有更好的模具钢推荐。因为冲压尖角产品，又是个复合模，对韧性也有要求，所以用粉末高速钢会更有保障。基础的我们可以考虑PM4粉末高速钢。【誉辉模具钢黄子鹏日记第1250篇】

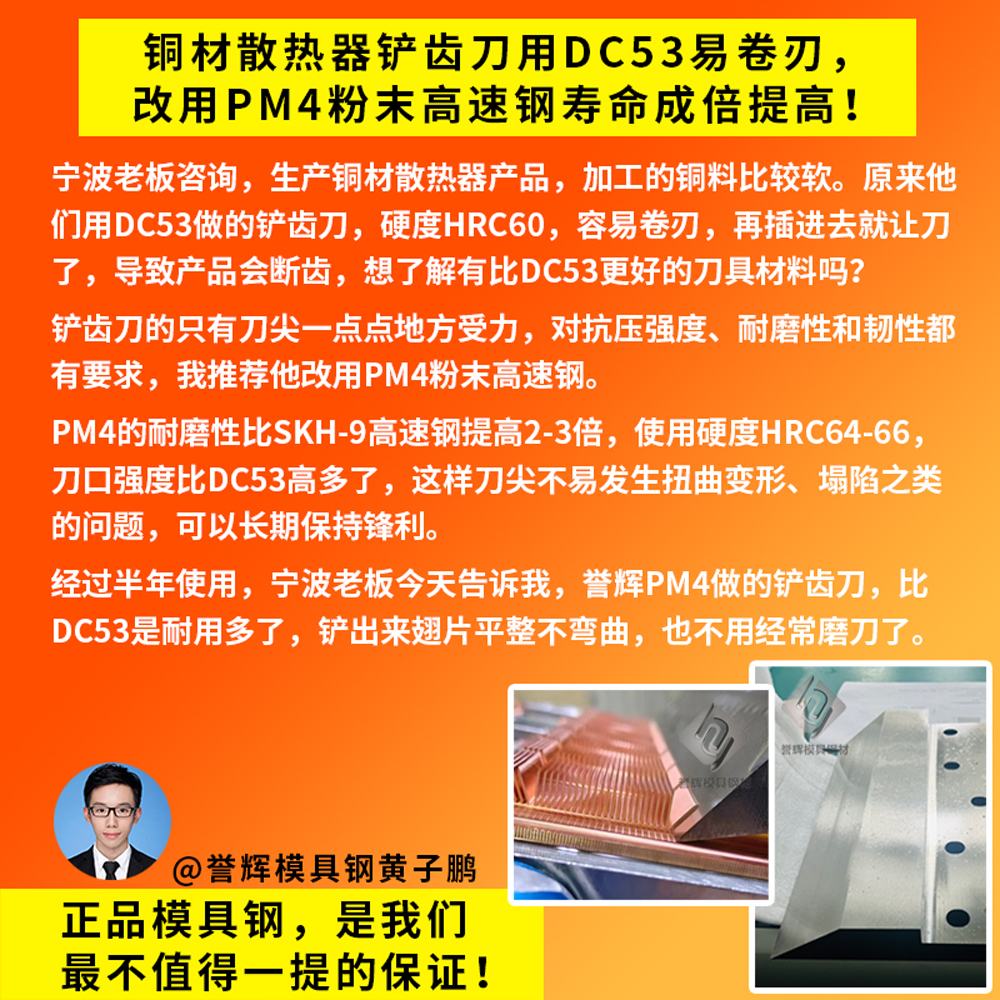

江苏老板咨询，高速冲压1.2毫米304不锈钢，是在钢板上冲切四方角，每分钟估计有300次左右。现在底模刀口用Cr12MoV和LD模具钢，磨损比较快，有点崩角。有什么耐用的模具钢推荐？冲压速度超过每分钟100次的不锈钢高速冲压模具，模具是有发热的，最好还是用高速钢来做，我推荐他用PM4粉末高速钢。【誉辉模具钢黄子鹏日记第1247篇】

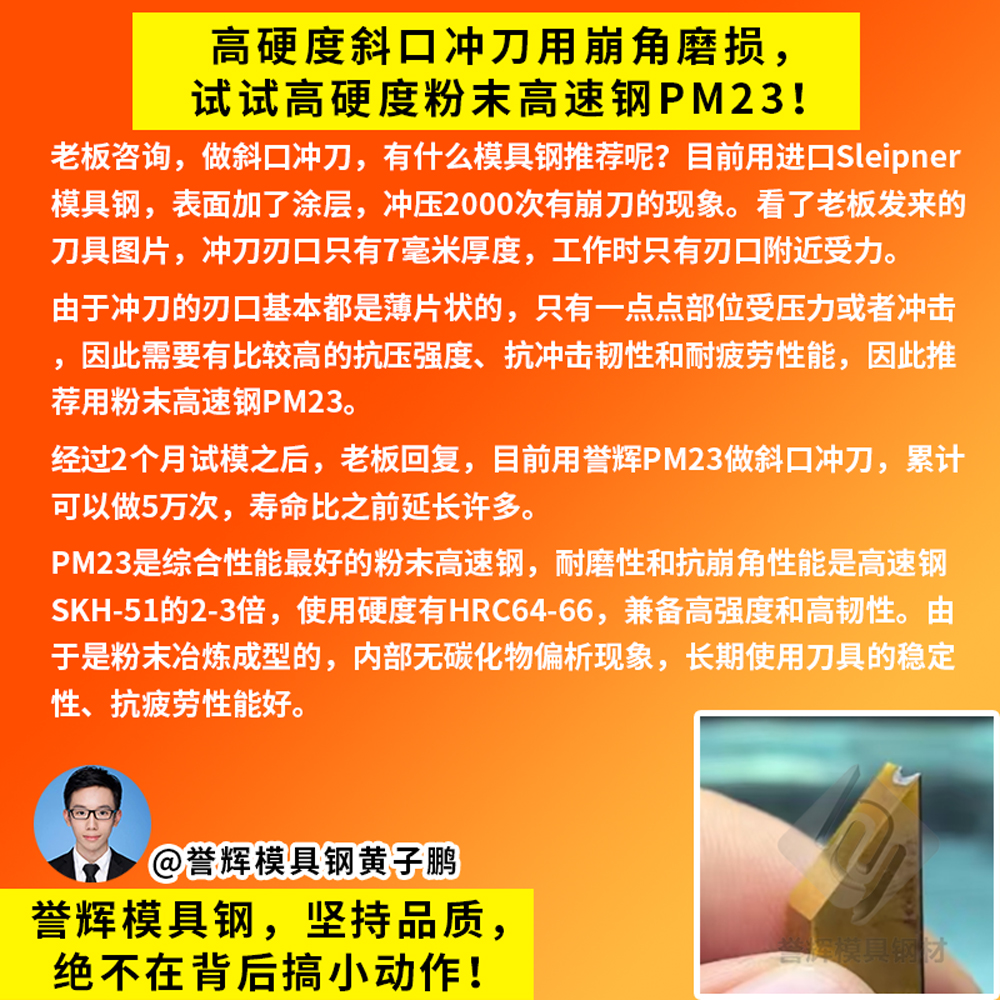

厦门老板来咨询，他是冲切0.05-0.1毫米胶纸，现在切刀用SKH-9高速钢，硬度HRC60-62，频繁崩齿，大概用2-3天，尖齿就崩圆了。粉末高速钢ASP23、ASP30也试过，效果一样的，没有改善。冲切刀具对刃口耐用性要求高，要具备高抗压强度、高耐磨性和韧性。这种要求下，就没必要用8566模具钢了，最好是使用粉末高速钢PM23和PM4。【誉辉模具钢黄子鹏日记第1241篇】

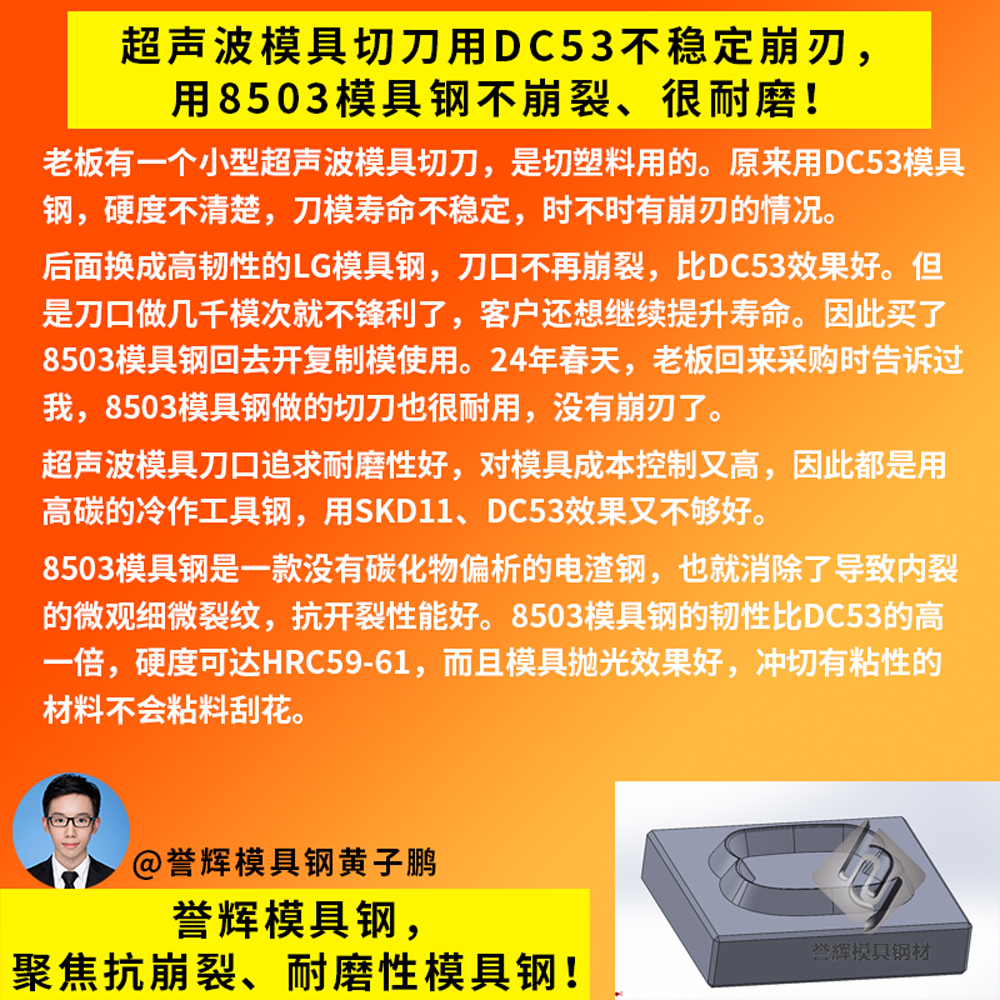

金华老板咨询，他是做超声波冲切刀模用的，冲切3毫米无纺布材质。现在切模用SKD11做的，硬度HRC60，效果不是很好，大概30万次就磨损了。看了我们的视频，想买点8503模具钢试试。看了老板的刀模图片，就是简易的圆片冲切模。如果对耐磨性和抗崩角性能还有更高要求，想要刀模寿命达到100万次左右的，也可以用粉末高速钢PM23、PM4。 【誉辉模具钢黄子鹏日记第1234篇】
