精冲模具用什么耐磨性好？冲压4.5毫米20CrMnTi模具用DC53磨损快【第915篇】

今天，我们上海老板再次定做高耐磨性的粉末高速钢PM4。【誉辉模具钢黄子鹏日记第915篇】

记得老板去年问我，精冲模具用什么模具钢，耐磨性好？是用于4.5毫米20CrMnTi冲压。之前用过8566模具钢、DC53、LD模具钢，硬度做到HRC62左右，模具磨损比较快，打2万次。后来试过做PVD涂层，也不耐用，所以来咨询。

因为老板是用作精冲模具的，挤压成型受力大，对韧性也有要求。现在在用的工具钢硬度都做挺高的了，还是出现不耐磨的情况，已经没别的可选了，所以建议老板考虑下粉末高速钢。

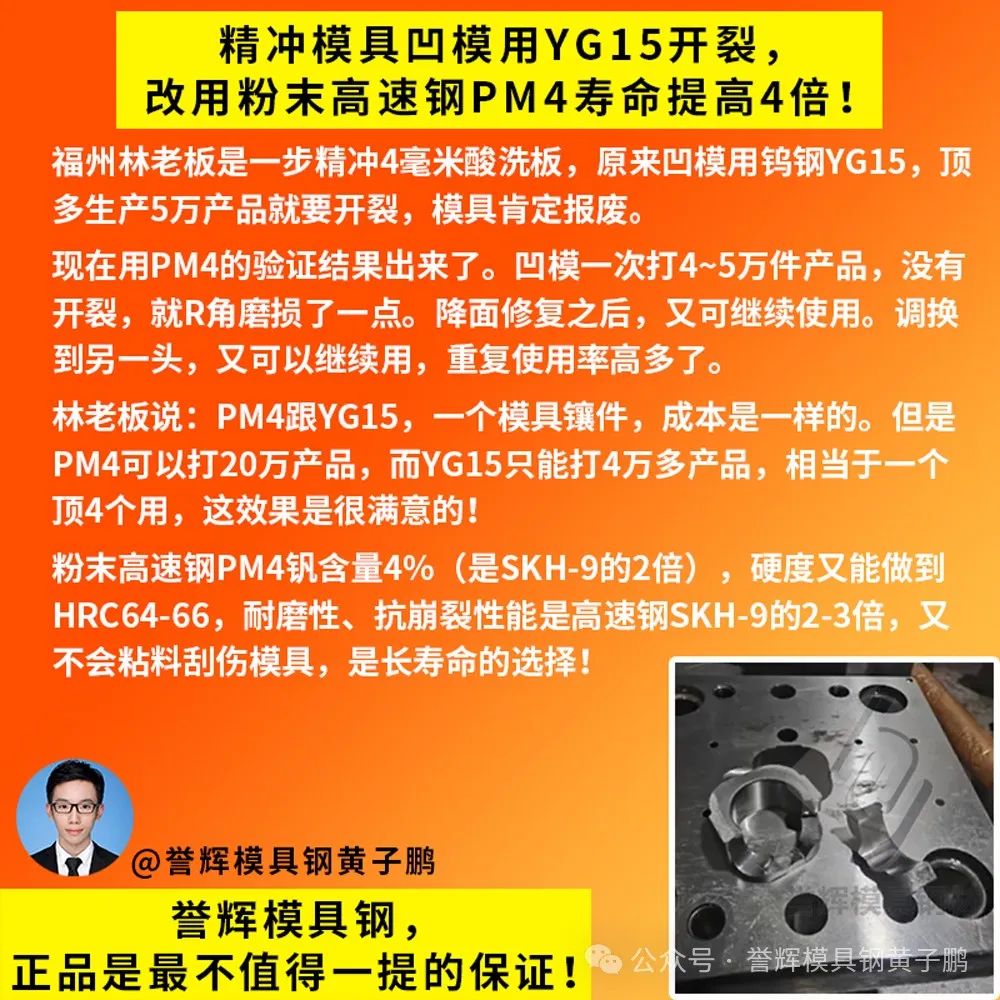

当时我给他介绍了PM23、PM4和V4E这几款粉末钢。最后是选择了PM4试模，并且已经使用一年时间了，老板说，做精冲模具凹模还是比较耐用的。

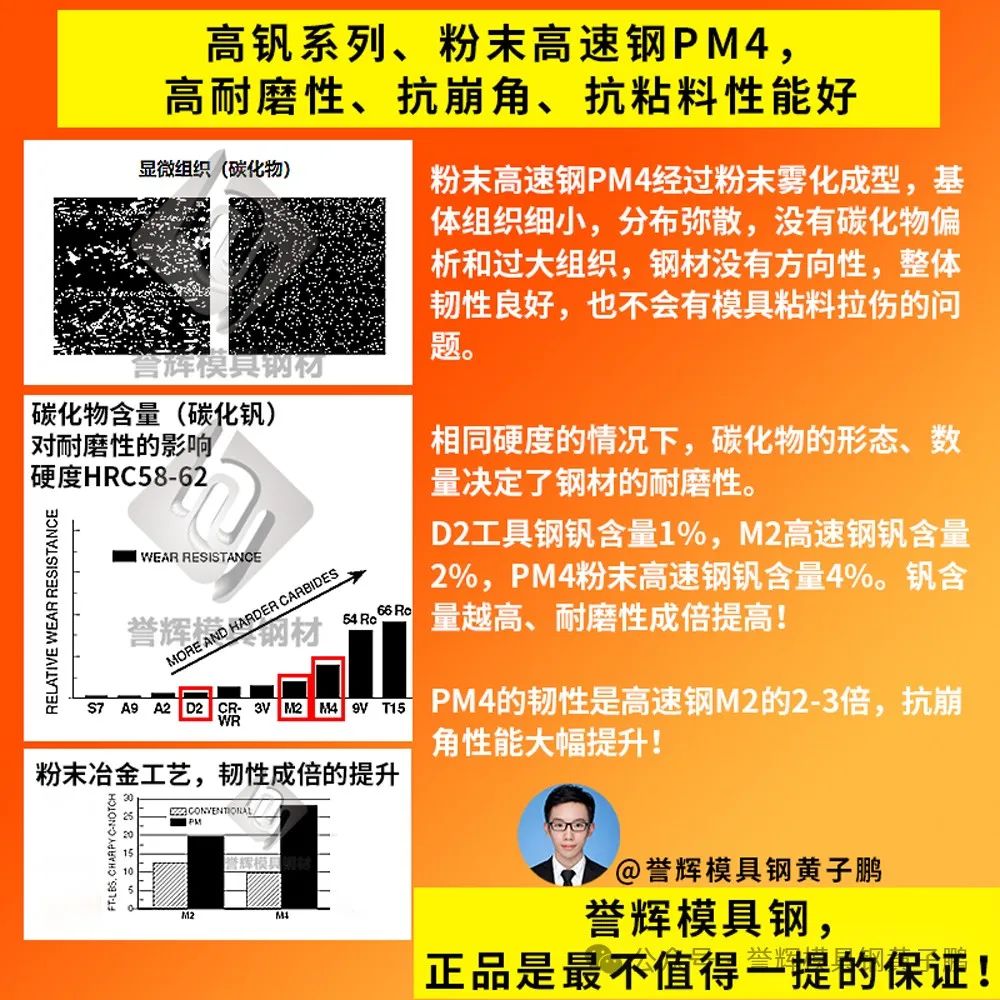

PM4是含4%钒、含1.4%碳左右的高速钢，合金总量高于常规的SKH-51类型高速钢（2%钒，1%碳），更高于冷作工具钢DC53或者LD模具钢。

钒元素会合成最耐磨的碳化物组织，而且兼备光洁度好、可以高抛光、不粘模的特点，是高耐磨性钢材的必备元素。高钒钢特别适合做精冲模具和冷挤压的工况，模具表面不会刮花和粘连，成型产品光亮带漂亮。

PM4是通过粉末冶金工艺生产的高速钢，消除了普通高速钢常见的碳化物过大和合金偏析问题，晶粒细小，分布弥散，因此也具备良好的抗冲击韧性。

PM4使用硬度可达HRC64-66，耐磨性是高速钢SKH-51的2-3倍，具有高硬度、高耐磨性、高抗压强度的特点。

PM4和PM23的合金成分和产品定位，是比较接近的。当时我给老板推荐的原因，也是PM4价格比PM23便宜点。如果追求高耐磨性、模具硬度又不用做太高的精冲模具，用PM4性价比挺好。

最后插播一句，这两天有老板发来图片，说冲压模具崩口了。看了图片后发现，是模具边缘有一点点的凹下去了，刃口不齐，导致产品冲出毛刺。

这种刀口的坍塌，是由于模具钢的强度不够，所以被压扁了，并不是韧性不好模具出现脆裂。要选择硬度更高、合金含量高、抗压强度高的模具钢才能够解决。

我是誉辉模具钢黄子鹏，来自东莞寮步。在最近3年时间，我已经发布了380场现场直播，分享模具选材和使用的经验，帮助了1628家企业解决模具钢方面的问题。

誉辉模具钢，三个世界500强企业都在用，京瓷公司连续7年采购。正品模具钢，是我们最不值得一提的保证。

屏幕前的老板如果也有类似的精冲模具用什么耐磨性好？冲压4.5毫米20CrMnTi模具用DC53磨损快工况，也可以来誉辉模具钢黄子鹏尝试一下。
