冲压1毫米65锰钢硬态冲头和刀口用DC53磨损，试试粉末高速钢PM23【第902篇】

老板咨询，冲压65锰钢硬态（65Mn）的模具不耐用，有什么模具钢推荐吗？是冲压1毫米65锰钢（65Mn），材料硬度HRC46左右，目前用的是DC53模具钢，磨损比较快，偶尔会有冲出缺口的情况。【誉辉模具钢黄子鹏日记第902篇】

讲到这里，想起我之前一个广东的老板，他也是冲压1毫米65锰钢（65Mn），材料硬度HRC48，原来用DC53，刀口容易钝和崩刃，模具平均寿命只有1500次以内，工作寿命太短了。

65锰钢（65Mn）是碳含量0.65%的中碳钢，也有叫弹簧钢，可以通过淬火加硬到HRC40多的硬度，高强度、又有一定的回弹性。

在做中碳钢、高碳钢淬火料的硬料冲压加工时，和模具是硬碰硬的，冲压模具刃口容易被料带压变形，出现刀口坍塌、冲压精度不准、产品很快出披锋的现象。

也由于碳含量高，65锰钢（65Mn）含有一定数量的坚硬碳化物，对冲压模具的刮削磨损严重。最好是选择抗压强度高、耐磨性好的模具钢进行冲压，因此推荐老板用粉末高速钢PM23。

粉末高速钢采用粉末雾化工艺成型，碳化物组织细小、合金分布均匀，消除了普通高速钢都有的碳化物偏析问题，因此抗崩角性能大幅提升，模具不容易崩裂。

PM23粉末高速钢的合金成分为W6Mo5Cr4V3，含碳量1.3%。作为一款高碳钢，PM23的抗压强度是足够的，刀口不会出现很快塌边的问题，可以用于65锰钢硬料、SK4高碳钢硬料、301不锈钢硬态冲压等等的工况。

PM23的耐磨性和韧性是高速钢SKH-51的2-3倍，使用硬度可达HRC64-66，在高硬度时依然保持高韧性，综合性能良好。如果之前用过M42高速钢、ASP60粉末高速钢容易崩角的，也可以用PM23作为替换。

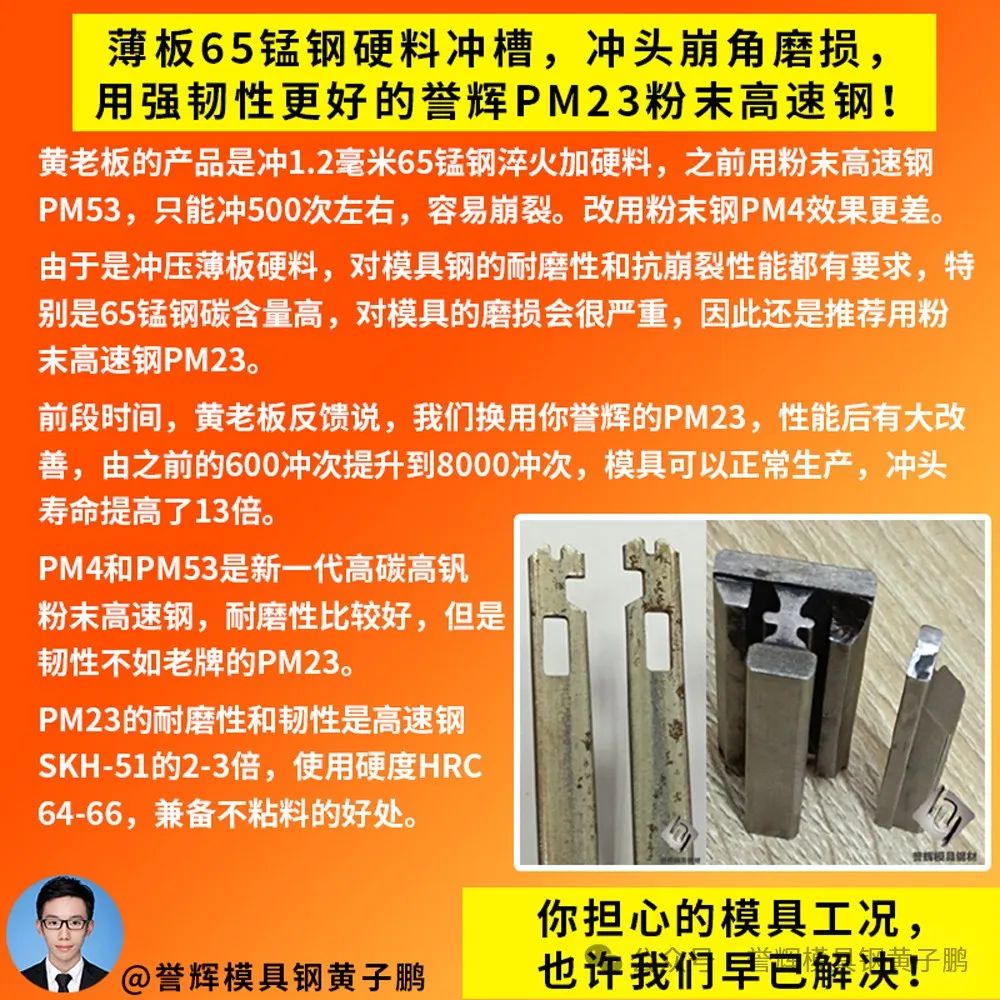

前端时间，我们有位黄老板是冲压1.2毫米65锰钢（65Mn）淬火硬料，冲头壁厚比较薄、非常不耐用。

之前选用的是耐磨性比较好的粉末高速钢PM53、PM4，冲压500次左右，冲头就崩掉一大块。模具钢选型的大方向对了，但是牌号没选对，硬过头了，所以老是崩模。现在改用誉辉PM23粉末高速钢，可以冲压8000次，模具可以正常工作。

如果还想要韧性更好、又要兼备高耐磨性的，也可以选用粉末工具钢V4E。

V4E也是一款碳含量1.4%的高碳钢，他的抗崩裂性能比PM23提高50%左右，使用硬度有HRC60-63，可以用于高屈服强度钢冲压模具、含碳量高的碳钢冲压模具，精冲模具，冷挤压模具等工况使用。

V4E虽然硬度看起来不高，但是耐磨元素钒含量是D2的4倍，钢中含有比较多的坚硬碳化物，所以耐磨性比DC53、D2都是好很多的，可以达到一般高速钢的水平。

我是誉辉模具钢黄子鹏，来自东莞寮步。在最近3年时间，我已经发布了378场现场直播，分享模具选材和使用的经验，帮助了1628家企业解决模具钢方面的问题。

誉辉模具钢，三个世界500强企业都在用，京瓷公司连续7年采购。正品模具钢，是我们最不值得一提的保证。

屏幕前的老板如果也有类似的冲压1毫米65锰钢（65Mn）硬态冲头和刀口用DC53磨损工况，也可以来誉辉模具钢黄子鹏尝试一下。
