2毫米铁板冲孔底模搭边2.6毫米壁薄用Cr12MoV易开裂，试试DC53和8566模具钢【第860篇】

老板咨询，冲孔模具底模，有什么模具钢推荐吗？

是冲压2毫米的普通冷轧板，冲孔宽度6毫米，但是腰孔到模具边缘的壁厚只有2.6毫米了。现在用的是Cr12和Cr12MoV模具钢，叫热处理厂按照常规热处理的，一直遇到了窄边处开裂的问题。【誉辉模具钢黄子鹏日记第860篇】

铁板冲压主要是要耐磨性好，用Cr12和Cr12MoV都是比较常见的选择。

Cr12是一款铬含量12%，碳含量2%的高合金钢。因为合金总量高，耐磨性非常好。

Cr12MoV是在这个基础上的改进型，碳含量降低到1.5%，增加了钼和钒元素来细化晶粒，热处理后使用硬度有HRC58-60，他的尺寸变形量比Cr12小，韧性好，线切割加工不会开裂。

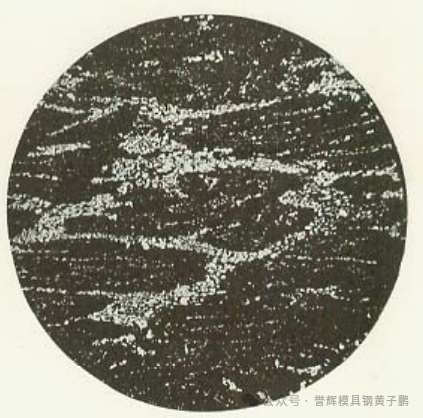

Cr12MoV又被称为莱氏体钢，因为Cr12MoV是高碳钢，存在许多共晶碳化物，而且碳化物的尺寸都比较大，容易连接在一起，形成网状或者条带状的碳化物偏析，区隔了正常组织的结合，形成肉眼看不见的微观细微裂纹。

当模具受力过大，或者长期应力集中时，这里就会成为开裂的源头，导致严重的崩角或者崩裂。

目前模具的结构限制，模具搭边比较薄，刃口强度不够，稍微有点偏载，冲头啃模，就会引起开裂。而且这个模具尺寸比较大，如果预算不高的，可以先用DC53模具钢。

DC53的合金是Cr8Mo2VSi，含碳量1%。DC53进一步降低了合金总量，冶炼工艺好，内部碳化物偏析的问题比Cr12MoV少的多，因此韧性更好。

DC53的使用硬度可达HRC60-62，抗崩角性能是Cr12MoV的2倍，抗疲劳性能好。而且DC53的韧性比高速钢好，材料单价不是很高，目前做硅钢片冲压、不锈钢冲孔模具，DC53是用的最多的。

如果条件允许的，不想东搞西搞尝试了，窄边冲压模具用8566模具钢最合适。

8566模具钢的韧性是高速钢SKH-9的4倍，D2的2倍，使用硬度有HRC58-60。他可以解决用Cr12MoV、DC53、高速钢SKH-9等高硬度模具钢遇到了崩裂问题，并且成倍的提高模具寿命。

之前有位邹老板是冲压1.5毫米304不锈钢，1/2H加硬料，产品是个圆环形搭边只有3毫米。

之前用的高速钢SKH-9，冲压1000-1500次就出现崩边的问题，一整天都在拆模具，没有办法量产。现在改用8566模具钢之后，冲压30000模也不会崩裂，非常耐用。

还有我们这些做薄板不锈钢冲孔的老板，他们的底模原来都是用DC53、D2模具钢的，寿命不稳定，不是窄边搭边处开裂，就是刃口附近崩掉一块。现在都是用8566模具钢解决。

我是誉辉模具钢黄子鹏，来自东莞寮步。誉辉模具钢，3个世界500强都在用，京瓷公司连续7年采购。

屏幕前的老板如果也有类似的2毫米铁板冲孔底模搭边2.6毫米壁薄用Cr12MoV易开裂工况，也可以来誉辉模具钢黄子鹏尝试一下。
