不锈钢热锻模具用W320模具钢怎样？要耐热性能好可以换8433模具钢【第858篇】

老板咨询，有没有听说过W320模具钢？我们准备开不锈钢热锻模具，客户推荐我们用W320这块材料，说比H13耐用一些。但是问了好几个卖材料的，都说没有这种牌号的。【誉辉模具钢黄子鹏日记第858篇】

W000这种命名方式的模具钢，基本上都来自博乐特殊钢这家公司。他的原名是奥地利百禄，现在改名了。

W系列开头的都是热作模具钢，他们的W302是H13类型，W303是1.2367类型。

我有点怀疑老板的客户不是国内的，因为现在的热锻模具单价都比较低，用进口模具钢太奢侈，一般人接受不了。

回归正题。W320是比较少被提及的，他和美标H10、日标SKD7是同一个类型。合金成分为，铬2.9%，钼2.7%，钒0.5%，碳含量0.31%。

W320是低碳、低铬、高钼型热作模具钢，热处理后可以得到更多的耐热型碳化物组织，以提高模具的耐热性能。使用硬度也有HRC 50左右。

一般商家肯定是不做这种材料的，如果想买要直接找博乐才行，因为这种特殊牌号的产品，热处理也有要求，最好找原厂家去做。

不锈钢的热锻温度高，成型压力大，对模具的耐热性能和抗磨损性能要求都比较高。如果锻件的变形量不大，或者对韧性有要求，用W320这种耐热钢也是可以的。

如果做变形量比较大的锻件，因为不锈钢的合金含量高，密度大，对模具的变形和磨损会很快。

客户如果是喜欢用进口品牌模具钢的，还会可能碰到用博乐的W360。这是一款铬4.5%，钼3%，钒0.55%，碳含量0.5%的热作模具钢，使用硬度最高有HRC57，在保持高耐热性能的同时，提高了耐磨性。

当然，W320、W360这些都是进口的模具钢，材料价格会高很多。

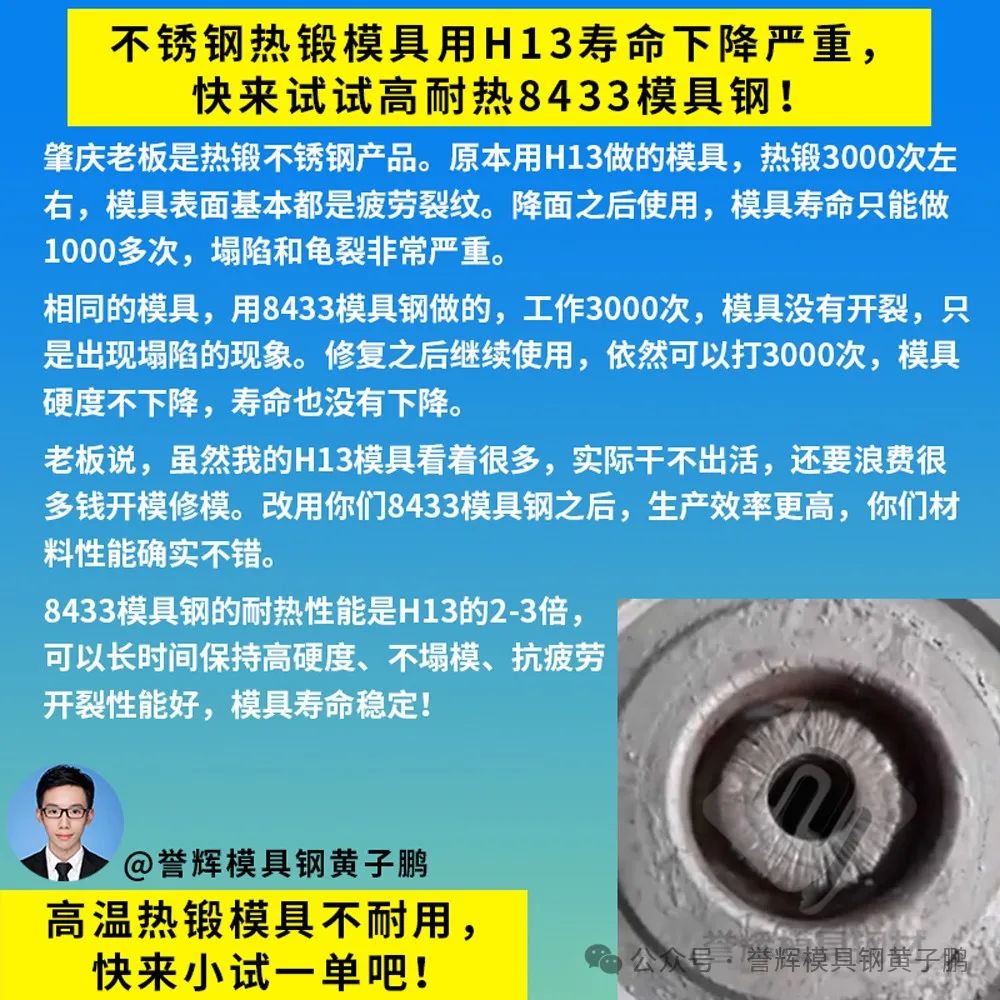

如果已经在用这类型的模具钢，还想提高模具寿命的，可以用我们誉辉的8433模具钢和8566模具钢分别替代，使用硬度更高，耐磨性更好。

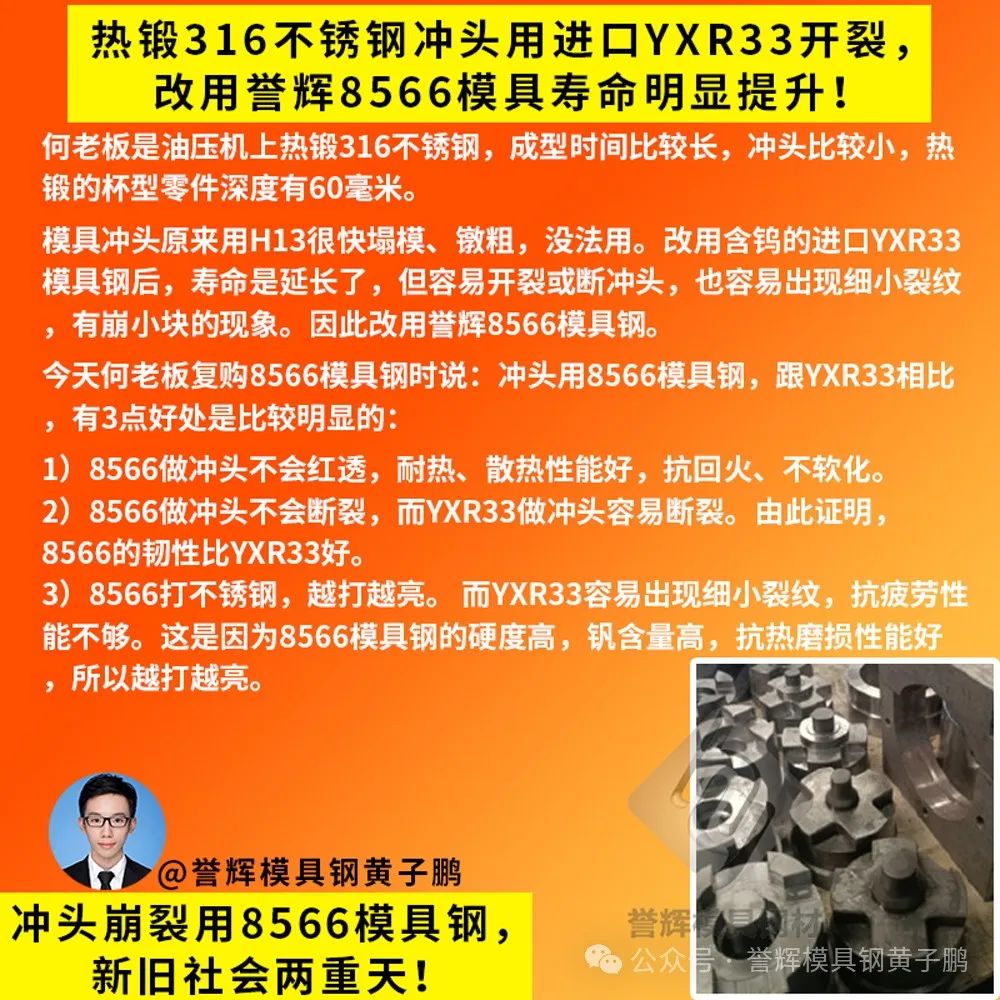

针对不锈钢热锻的工况，打螺母，螺丝，阀体，工具零件等等产品的，我们之前有分享过很多成功的案例。

我是誉辉模具钢黄子鹏，来自东莞寮步。誉辉模具钢，3个世界500强都在用，京瓷公司连续7年采购。

屏幕前的老板如果也有类似的不锈钢热锻模具用W320模具钢怎样？要耐热性能好可以换8433模具钢工况，也可以来誉辉模具钢黄子鹏尝试一下。
