拍扁3.5毫米不锈钢冲压3.5小孔径，用8566模具钢还是高速钢M35好【第853篇】

老板咨询，厚板不锈钢冲压小孔径，用8566模具钢好，还是高速钢M35更好？是给不锈钢圆棒压扁到3.5毫米之后，再冲压直径3.5的孔。【誉辉模具钢黄子鹏日记第853篇】

老板的冲压件是一个异型螺栓的柄部，看起来像是要穿铆钉用的。

一般来说，硬钢冲孔的最小直径，应该大于板材厚度的1.3倍。现在的被冲材厚度只有3.5毫米，孔径也是3.5毫米，冲压比例为1比1，是比较难做冲压的，冲针容易出现断裂的现象。

老板考虑选用的模具钢有两款。其中，M35高速钢是一款含钴高速钢，合金成分为W6Mo5Cr4V2Co5，含碳量1%，使用硬度可达HRC63-65。

M35可以看作是M2高速钢加钴的版本。他的抗压强度高，冲压时不容易塌边和变形，同时耐热性能比普通白钢好。如果用高速钢SKH-51、M2等牌号时，冲头不耐磨，有热粘连问题的，可以改用M35高速钢。

因为高速钢M35的刚性强，使用硬度高，所以M35韧性会比M2更弱，用于小孔径冲压的工况，冲针断裂的风险比较高。

根据以往的经验，8566模具钢比高速钢M35更适合用于小孔径冲压。

记得去年也有一位湖北的老板，他也要做圆棒拍扁之后冲孔的工艺。

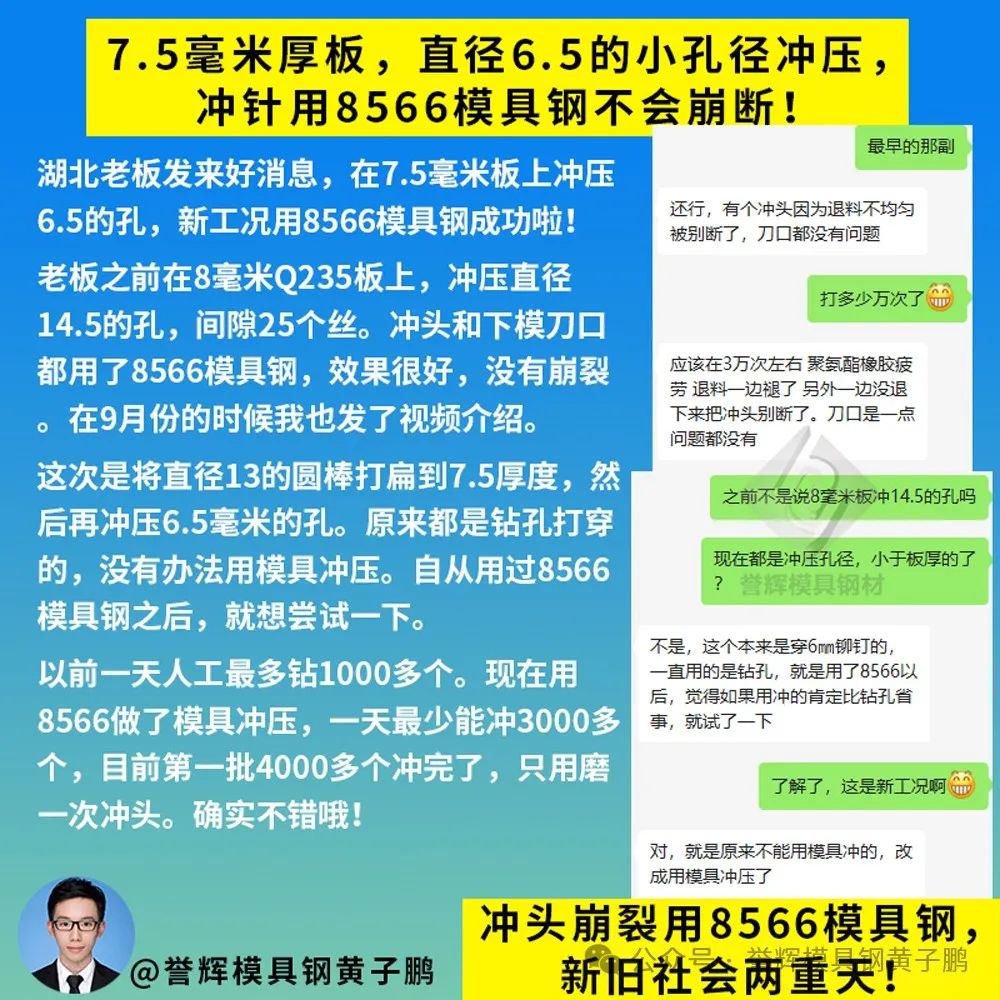

他是有两种工况，一个是用直径13的圆棒，打扁到7.5毫米厚。另一种是将直径14毫米的圆棒，打扁到8.8毫米厚，然后在冲压直径6.5的孔。孔本身还有些偏不在中心。要同时冲两个孔。

因为之前的冲头都特别容易崩断，所以没有用模具冲压的，需要人工用钻头钻出来。一天最多能做1000多个孔。

后来机缘巧合，用我们8566模具钢开了一副厚铁板的冲压模具，感觉韧性很不错，所以就用了8566做冲头试一下。没想到效果还不错，一天最少能冲3000多次，冲头也没有崩断。一个星期的活现在2天就可以做完，省事多了。

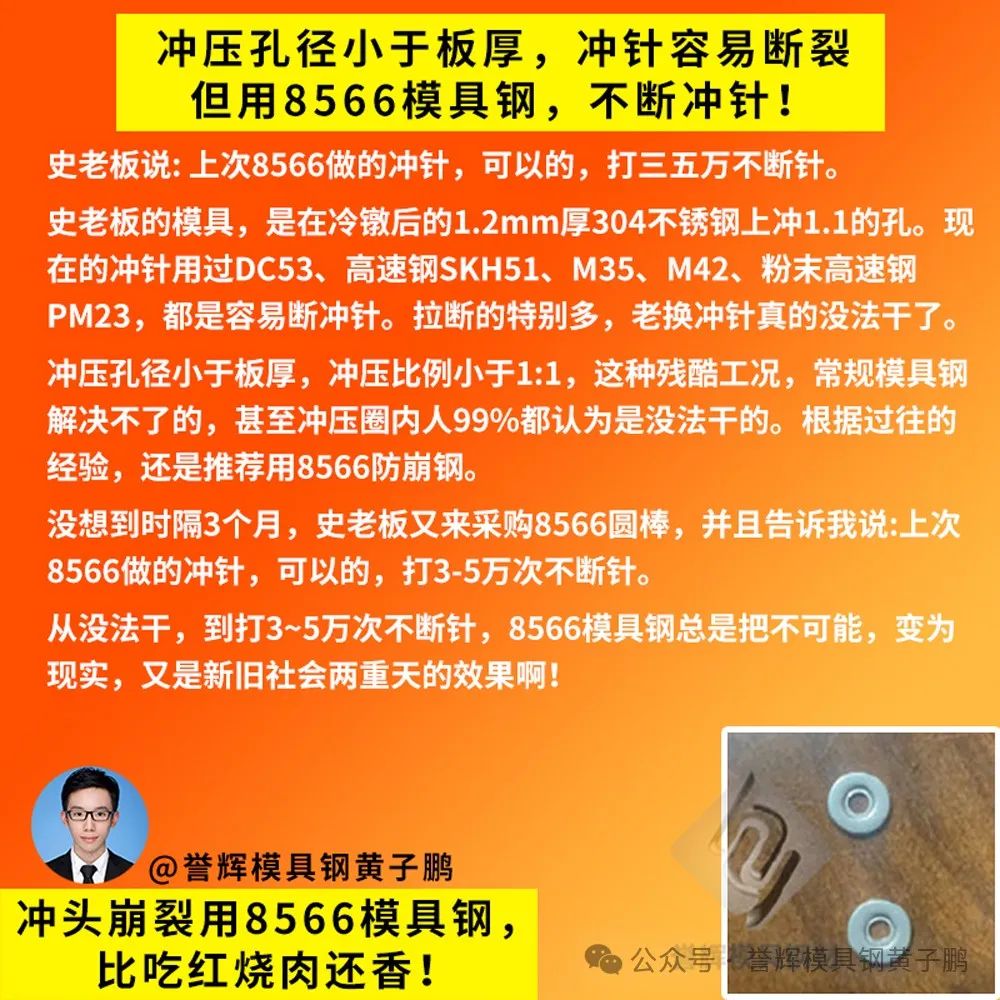

还有今年认识的史先生，要在冷镦过的1.2毫米304不锈钢上冲压直径1.1的小孔。

原来冲针用过DC53、高速钢SKH-51、M35、M42，甚至粉末高速钢PM23，冲针都有拉断的问题，一直要换冲针，没有办法正常生产。现在用上誉辉8566模具钢，冲针可以做3万-5万次也不会断裂，效果很好。

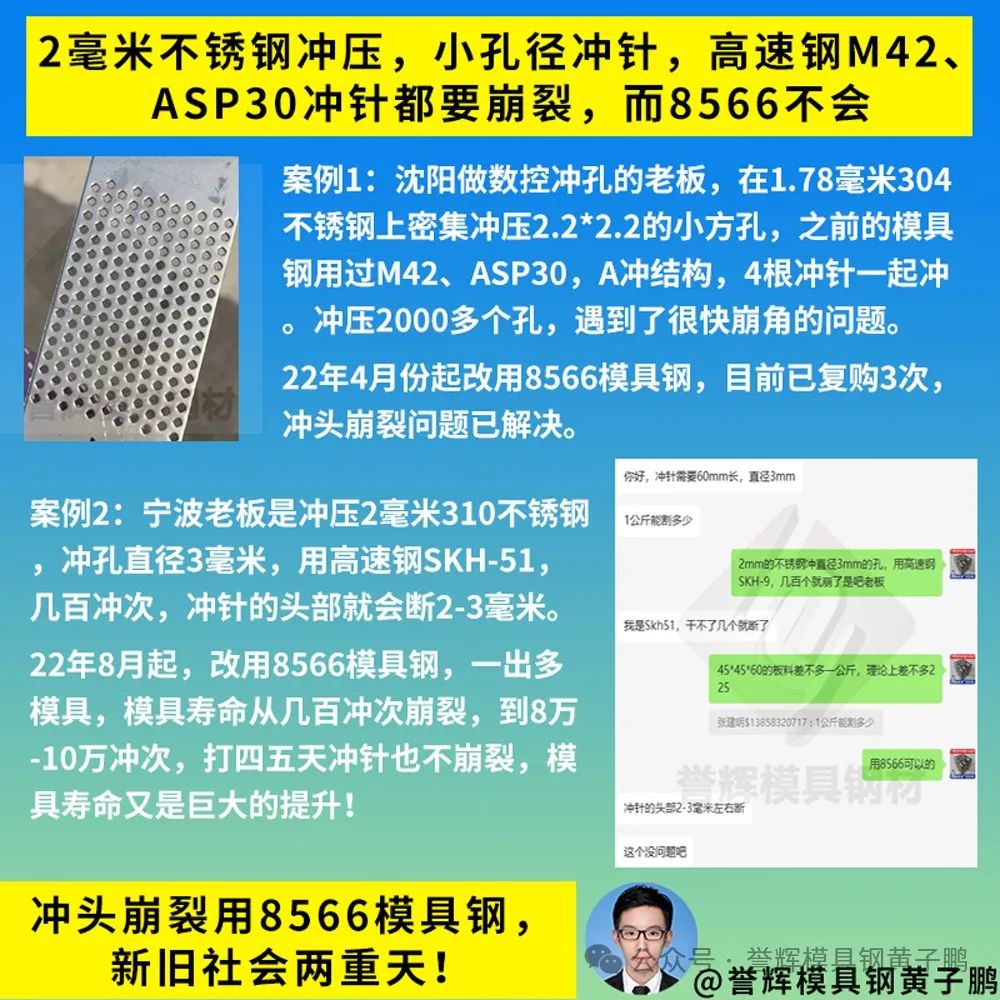

8566模具钢是我们誉辉模具钢的专有合金和专有热处理技术产品，他的抗崩裂性能是高速钢M2的4倍，D2的两倍。使用硬度有HRC58-60。

8566模具钢可以解决Cr12MoV、DC53、高速钢M2等高硬度模具钢遇到的冲头崩裂问题，并且成倍的提高模具寿命。

最后提醒一句，小孔径冲压的冲针本身比较薄，结构要做加强，要锁紧冲针减少摆动，也有助于提高冲针的使用寿命。

我是誉辉模具钢黄子鹏，来自东莞寮步。誉辉模具钢，3个世界500强都在用，京瓷公司连续7年采购。

屏幕前的老板如果也有类似的拍扁3.5毫米不锈钢冲压3.5小孔径，用8566模具钢还是高速钢M35好工况，也可以来誉辉模具钢黄子鹏尝试一下。
