冲压3.5毫米铁料和Q235用DC53冲头5万次磨损，试试粉末高速钢PM4【第846篇】

老板咨询，冲压铁料和Q235之类的，厚度3.5毫米，冲压直径20的孔，每分钟180次，目前DC53只能冲5万次，一天要修一次，感觉不耐用。希望做到20万次以上，有什么模具钢推荐？【誉辉模具钢黄子鹏日记第846篇】

按照经验，3.5毫米的铁料高速冲孔，用DC53能够冲5万次，效果也可以了。老板目前用的DC53，是买的搓丝板，二手模具重新利用的，他的单价本身就比一手模具钢要便宜，能冲这么多我觉得也应该满足了。

如果还是想继续提高寿命，可以试下我们的锻打DC53或者粉末高速钢PM4。

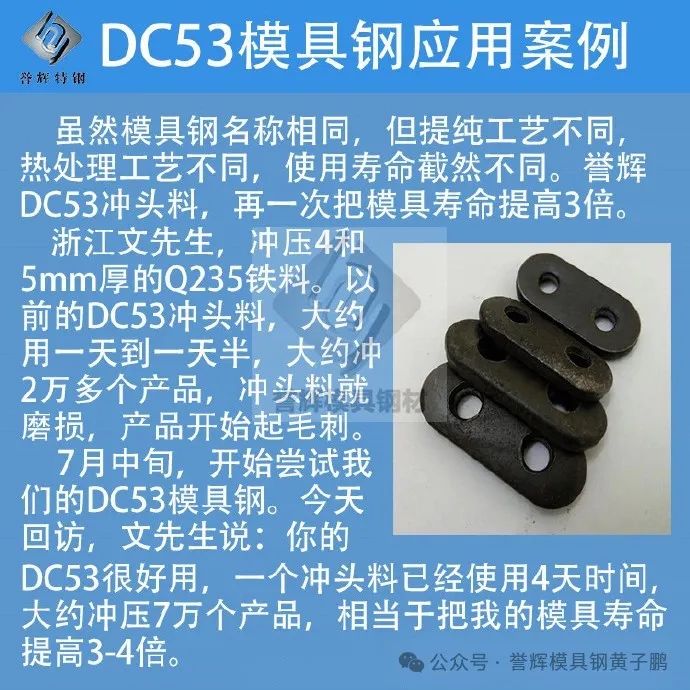

2019年的时候，有老板是冲压4毫米和5毫米的Q235铁板，冲头原来是当地买的DC53，大概好冲压2万多次开始磨损，产品起毛刺，每天都要拆下来磨。后面换上我们的锻打DC53之后，可以冲压7万个产品左右，耐磨性比之前好很多。

如果你担心DC53硬度不够高，还是不够用了，那粉末高速钢PM4更适合你。

DC53是合金成分为Cr8Mo2VSi，含碳量1%的冷作模具钢。使用硬度一般在HRC60-62。

因为DC53硬度可以做的高，高硬度的时候韧性又比Cr12MoV好，不容易崩角、不容易粘模拉伤，在工具钢里面综合性能表现好，所以用的人很多。

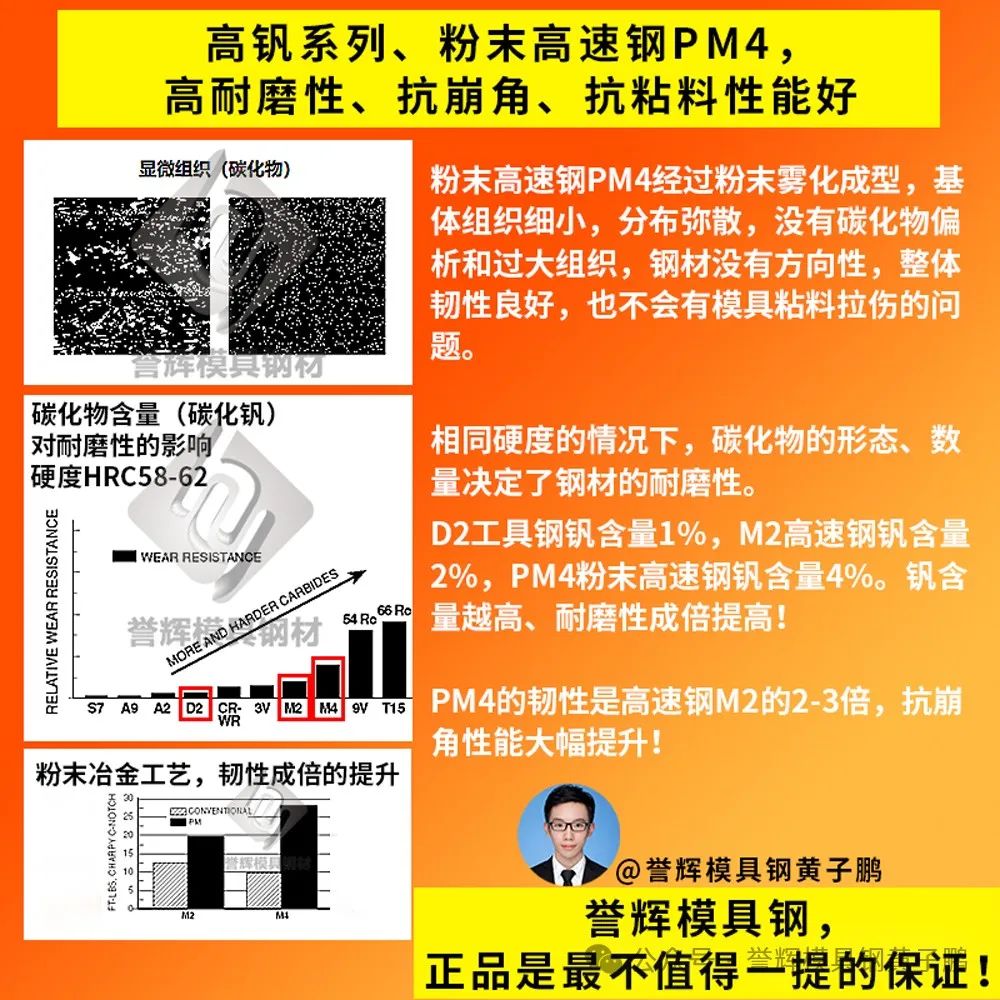

粉末高速钢PM4合金成分为W6Mo5Cr4V4，碳含量1.4%，是一款侧重高耐磨性的高硬度粉末钢。

PM4的耐磨元素钒含量是DC53的4倍，钢中得到的坚硬碳化物多得多，使用硬度可达HRC64-66，耐磨性非常好。

PM4又是粉末雾化成型的高速钢，冶炼质量高，没有碳化物偏析的问题，比一般高速钢M2的抗崩角性能和抗粘料拉伤性能更好。

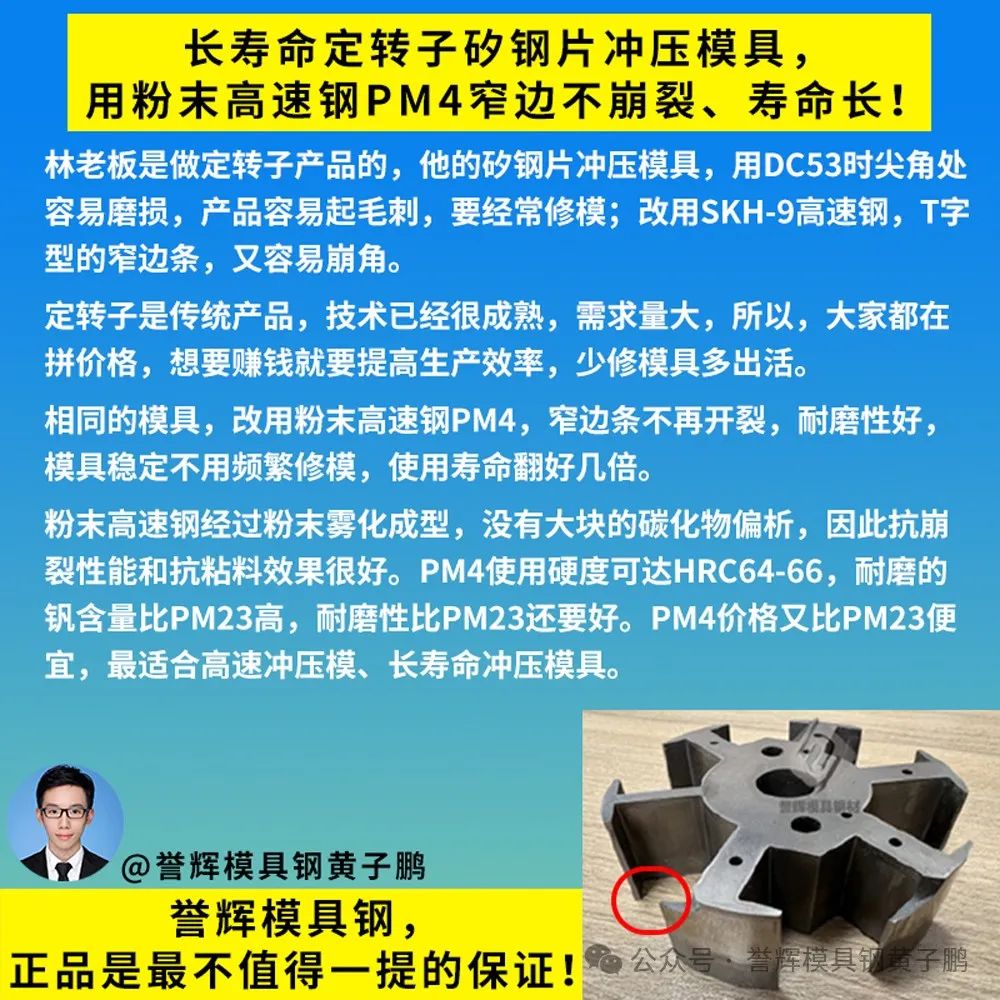

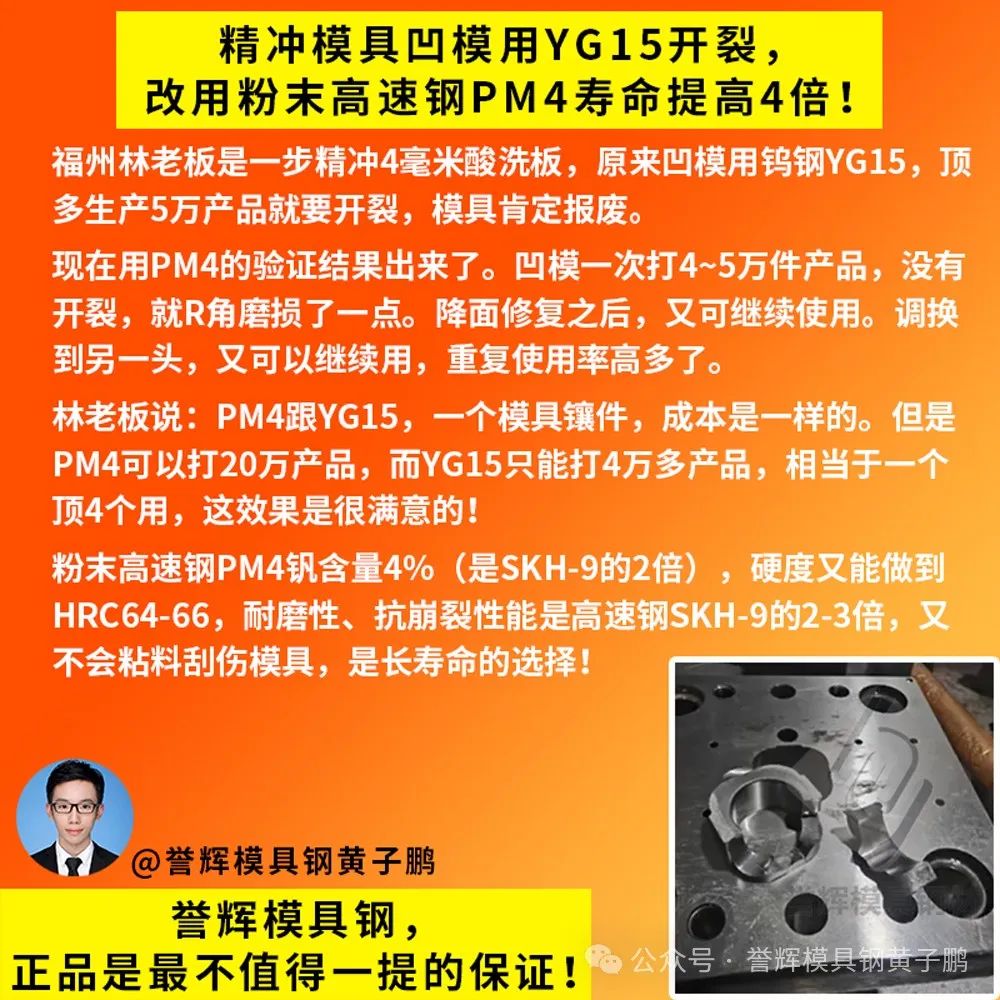

粉末高速钢PM4适合用在要求耐磨的硬料冲压，高速冲压，和摩擦比较大的精冲模具和拉伸模具。

曾经有客户冲压0.15毫米201不锈钢硬料，冲头用冷作工具钢SKD11、DC53之类的一般是冲压几万次，换成高速钢能冲压十几万，基本上披锋大了，要拆下来磨。而PM4可以冲压到50万次，不塌边，耐磨性好。

当然，PM4的预硬冲子料现货的硬度都是比较高的，冲压铁板厚料的，可以定做硬度低一点来用。

我是誉辉模具钢黄子鹏，来自东莞寮步。誉辉模具钢，3个世界500强都在用，京瓷公司连续7年采购。

屏幕前的老板如果也有类似的冲压3.5毫米铁料和Q235用DC53冲头5万次磨损工况，也可以来誉辉模具钢黄子鹏尝试一下。
