实心圆棒碳钢热锻法兰圈轴类锻件H13模芯塌边开裂，试8433模具钢【第831篇】

昨天我们讲到，空心轴热锻，要在坯料外圆中部高度的位置，锻出颈部一圈。【誉辉模具钢黄子鹏日记第831篇】

在去年的时候，我有碰到做类似产品的老板，他做的是实心圆棒热锻。

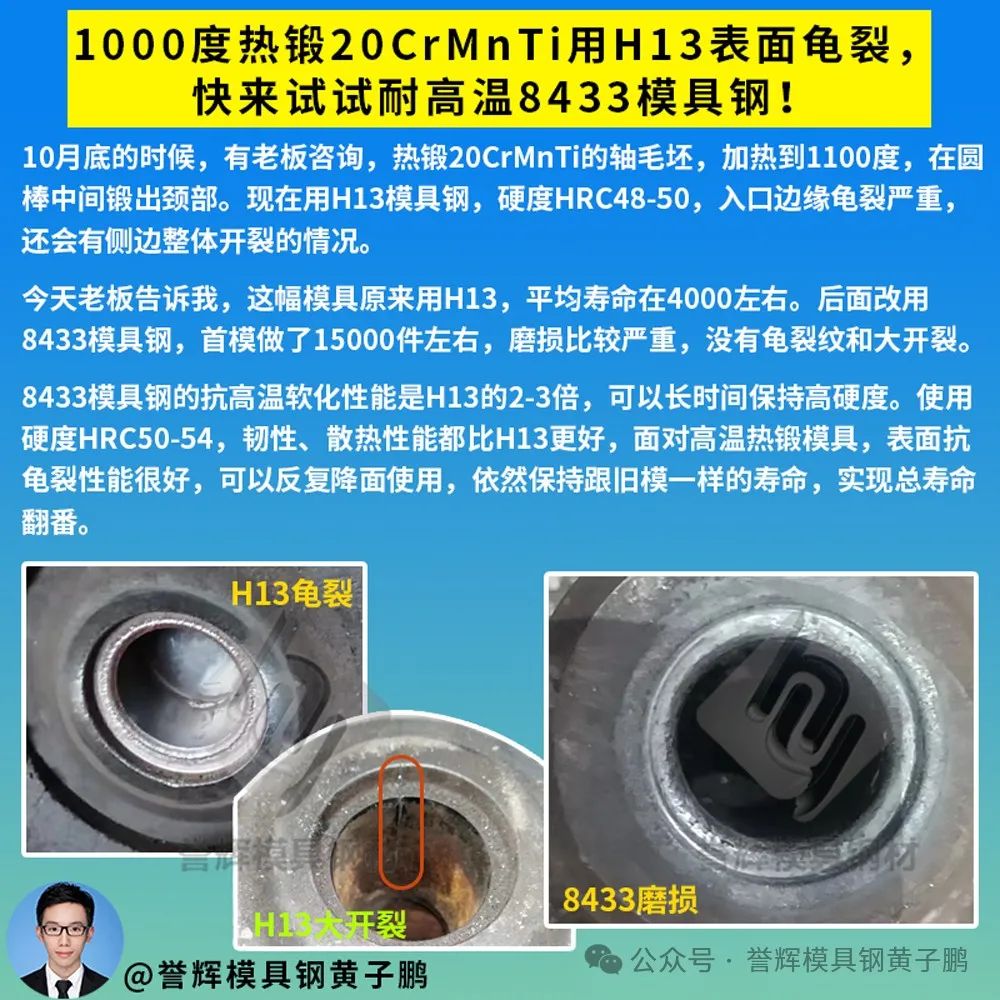

锻件材质是20CrMnTi，要加热到1100度成型。模具是有做镶套的，模芯采用H13模具钢，硬度处理到HRC48-50。模具的问题是，入口圆口边缘处有出现很多热疲劳裂纹，有的会有整个侧面开裂的现象。

由于模具加工比较繁琐，要车铣、淬火、抛光等等处理，一套模具搞完，打4000件就不行了，模具寿命短，因此想换其他模具钢尝试。

热疲劳裂纹是热作模具常见的问题，主要是模具承受多次的冷热交替，表面承载了热应力超过了模具钢本身的抗拉强度，因此逐渐出现表面开裂。

同时，高温会造成模具表面软化，用热稳定性不好的H13模具钢，强度会很快下降，裂纹就更容易诞生和蔓延开来。

由于这个模芯尺寸也不小，高度有100毫米，底部是封闭的也要承受冲击力，对模具钢的韧性也有要求，因此推荐老板先用8433模具钢。

经过试用之后，8433模具钢可以做15000件左右，寿命是之前的3倍。表面没有热疲劳开裂的问题，只是正常磨损。

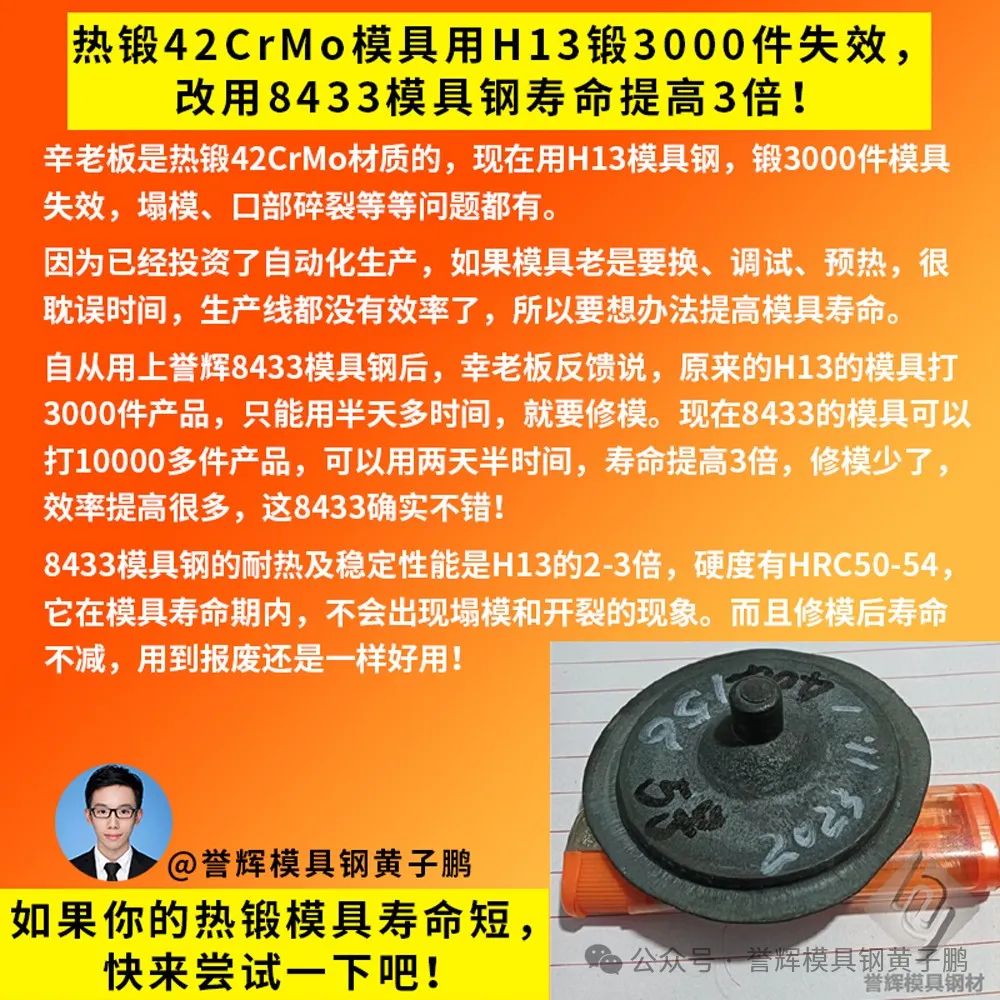

8433模具钢的抗回火软化性能是H13的2-3倍，模具能够长时间保持高硬度，不会出现很快塌模和热疲劳开裂的问题。即便是多次降面修复使用，模具背面硬度也不会下降，热稳定性很好。

8433模具钢使用硬度有HRC50-54，强度高，抗热磨损性能好，又兼备高韧性，可以用水冷却，模具的导热系数高，热膨胀小，有助于延长模具的使用寿命。

8433模具钢可以用来解决，模具用H13、HD模具钢很快塌边磨损，或者用3Cr2W8V容易整体开裂的问题。

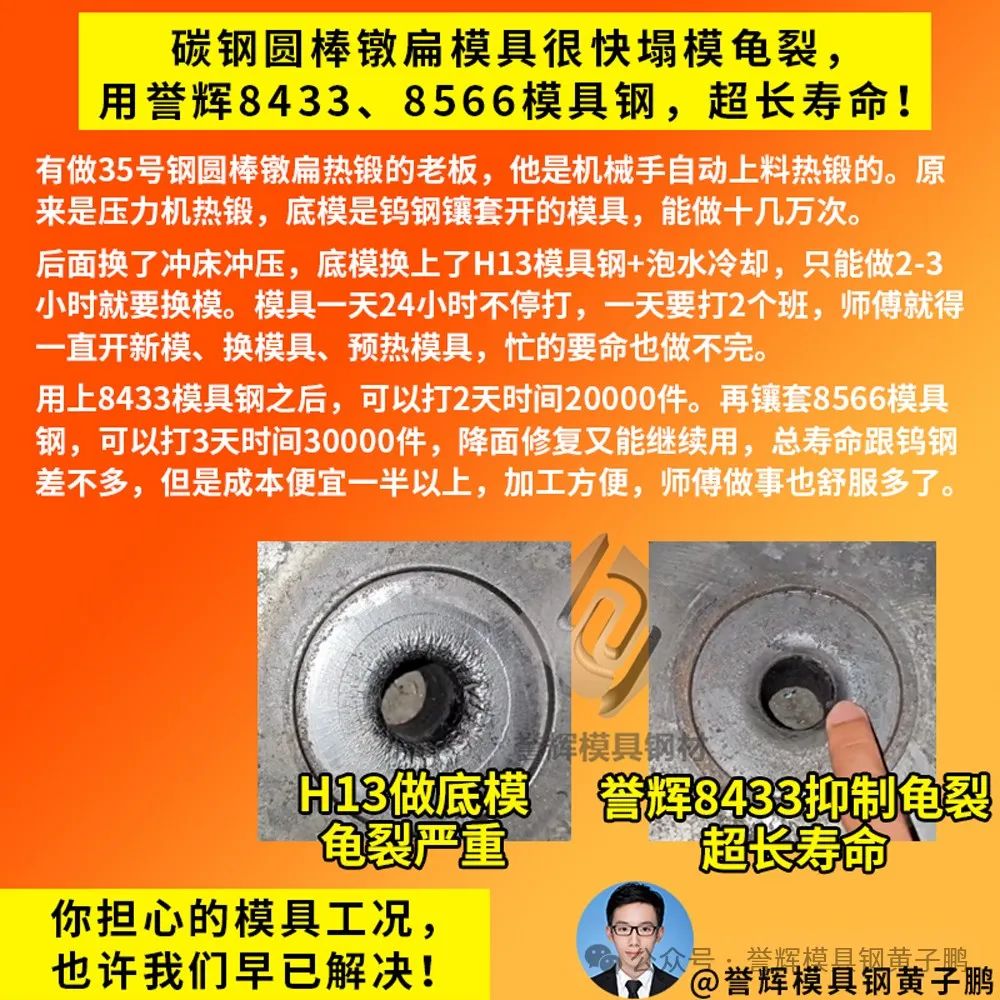

之前做碳钢圆棒镦扁自动化热锻的老板，冲床生产线是不停工连续生产的。原来镶套模芯用H13做的，有用水冷却。但是做2个小时，2000多件产品就塌模开裂了，一直要换模具和调试。

换上8433模具钢之后，模芯可以连续打10000-20000件产品，2天换一次模具就可以了。车间师傅不用反复开新模修旧模，车间生产节拍快，出货多，模具钢也许是免费使用的。

我是誉辉模具钢黄子鹏，来自东莞寮步。誉辉模具钢，3个世界500强都在用，京瓷公司连续7年采购。

屏幕前的老板如果也有类似的实心圆棒碳钢热锻法兰圈轴类锻件H13模芯塌边开裂工况，也可以来誉辉模具钢黄子鹏尝试一下。
