冲压硬度HRC45薄板65锰钢弹簧钢，冲头用DC53、高速钢SKH-9耐用吗【第791篇】

老板咨询，冲压65锰钢圆垫圈产品，材料加硬过油HRC45的硬度，厚度分别有0.5毫米和1.5毫米。产品外径28，内孔23，冲头用什么模具钢比较耐用？【誉辉模具钢黄子鹏日记第791篇】

65锰钢经常被叫做弹簧钢，是一款碳含量0.65%左右的中碳钢。含碳量高的被冲材，对模具的磨损会比较严重。加上厚度比较薄，主要考虑高硬度兼备韧性的模具钢即可，这里推荐老板3款模具钢。

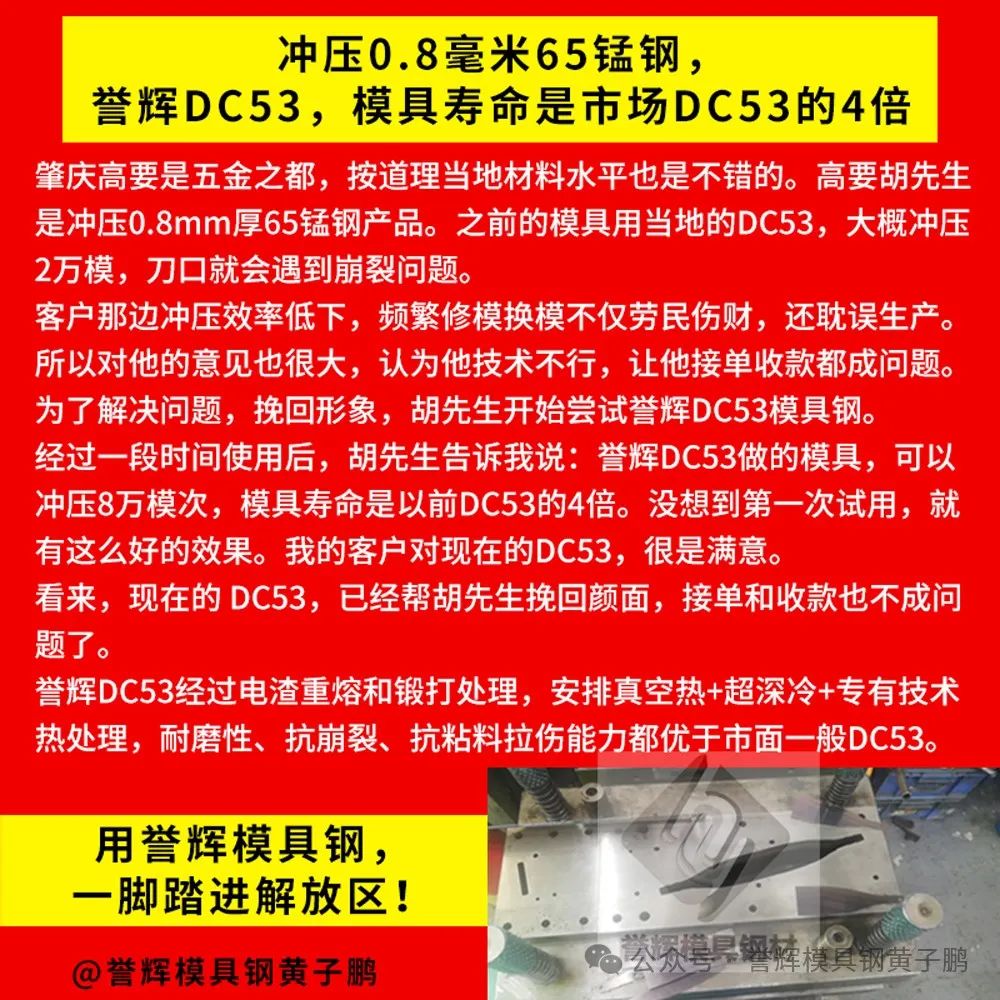

第一款是DC53模具钢。DC53的硬度有HRC60-62，他的耐磨性是Cr12MoV的3-6倍，韧性是SKD11的2倍，高硬度兼备韧性，综合性能好，价格不贵，板材和圆钢都有现成的，热处理要求不高，是高质量冲压模具常用的材料。

第二款是8566加强型。8566加强型的韧性是DC53的2倍，硬度也有HRC60-61，抗崩角性能好。

根据以往的经验，做薄板硬料冲压，特别是冲压回弹性强的65锰钢硬料，不锈钢硬料，模具经常出现小崩角的现象，用DC53、高速钢等高硬度的模具料都有这种问题。

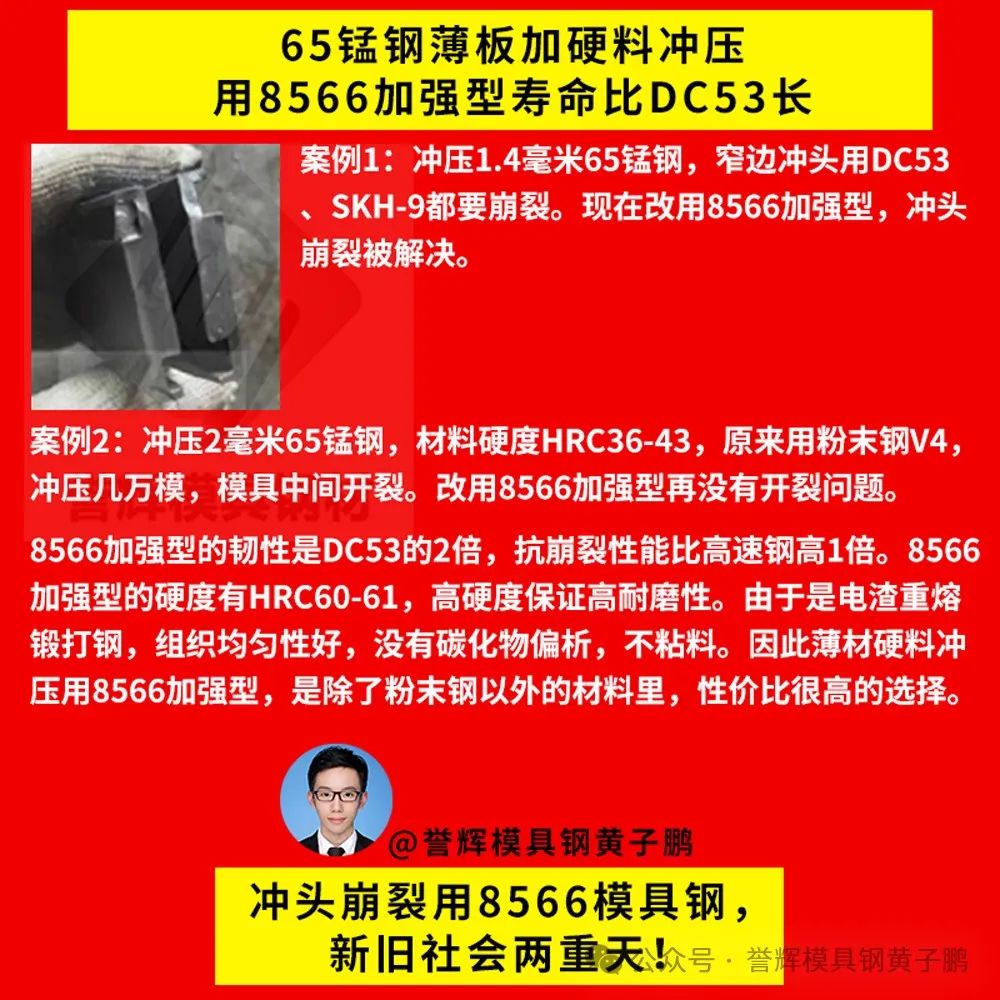

比如我之前碰到的一个老板，有做1.4毫米65锰钢冲压，老板用DC53和SKH-9的时候，弓型扁冲刀的两头会崩掉一块，就是用的8566加强型解决。

第三款是粉末高速钢PM23。

推荐粉末高速钢PM23的原因是，很多老板用高速钢SKH-9冲压薄板硬料，有遇到模具容易磨损的问题。

改用硬质合金钨钢、超硬白钢M42，模具又要崩裂，算下来平均寿命可能比用高速钢SKH-9的时候长一些，但是材料价格贵很多，算下账又感觉不划算了。

而粉末雾化工艺成型的高速钢，内部杂质少，微观晶粒尺寸细小，组织结合更加紧密，解决了普通高速钢存在的碳化物偏析问题，因此不容易开裂。

粉末高速钢PM23的耐磨性和韧性是高速钢SKH-9的2-3倍，使用硬度有HRC64-66，强韧性很好。

在这个硬度时，PM23的抗崩裂性能比YG20、ASP60（PM60）等高硬度钢更好，做薄板硬料冲压模具更加耐用。

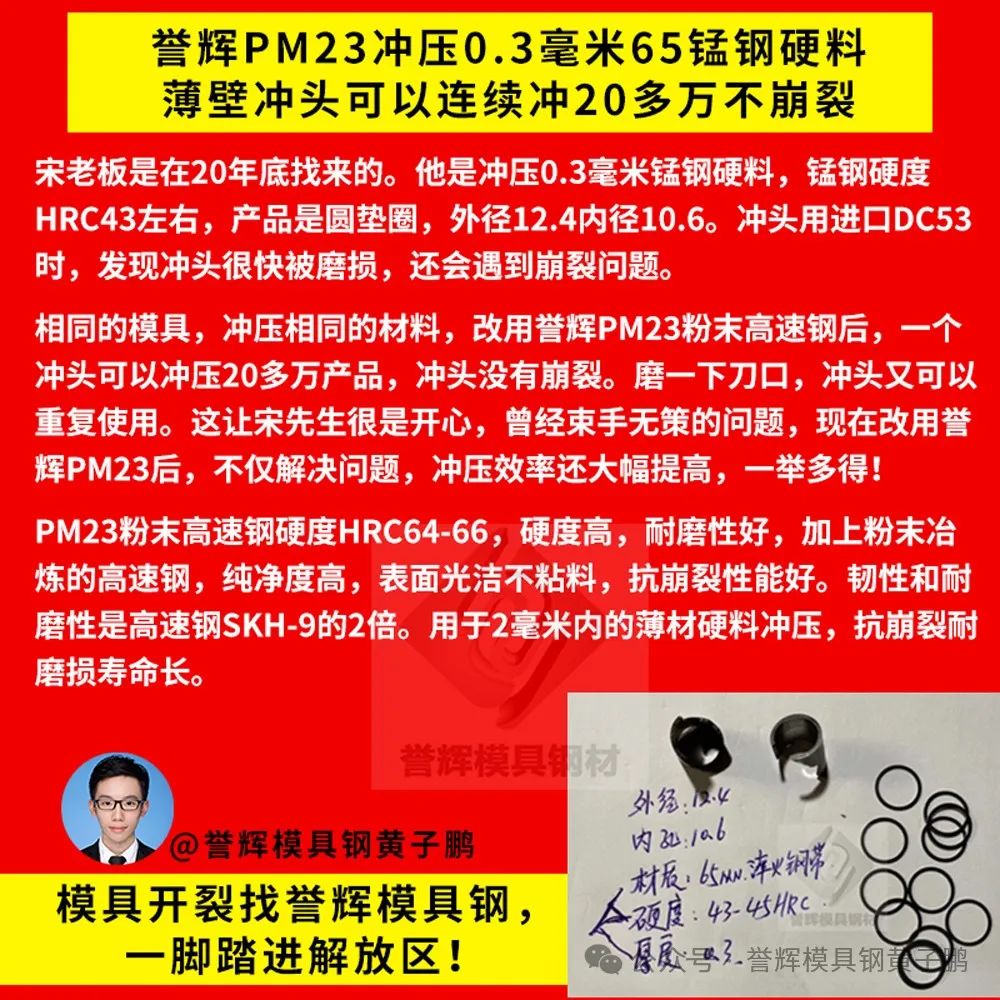

20年的时候有做0.3毫米65锰钢硬料的老板，产品外径12.4内径10.6，用进口DC53的时候，冲头磨损很快。后面改用PM23做冲头，一次可以冲压20多万产品不会崩裂，可以重复修模使用，耐用性很高。

我是誉辉模具钢黄子鹏，来自东莞寮步。誉辉模具钢，3个世界500强都在用，京瓷公司连续7年采购。

屏幕前的老板如果也有类似的冲压硬度HRC45薄板65锰钢弹簧钢，冲头用DC53、高速钢SKH-9耐用吗工况，也可以来誉辉模具钢黄子鹏尝试一下。
