冲压黄铜和301不锈钢，冲头用ASP60粉末高速钢还是8566加强型更好【第775篇】

今天，老客户委托的线割厂，又来采购8566加强型。【誉辉模具钢黄子鹏日记第775篇】

这个老客户是做H62黄铜插头片冲压，切料冲头R角很小，以前用低硬度的高速钢SKH-9，有容易崩角的现象，因此改用8566加强型。

选尺寸的时候，线割厂的老板和我聊了一会，得知目前做铜材和不锈钢材质插头片的很多客户，用的是粉末高速钢ASP60（PM60）。

线割厂老板说，要是能用8566加强型替代ASP60（PM60）就好了，能省好多钱。目前他们每个月都要采购不少ASP60粉末钢。

我说，这个还是比较难替代。ASP60（PM60）是最高硬度的粉末钢，他的合金是W6.5、Mo7、Cr4、V6.5、Co10.5，含碳量2.3%。

ASP60（PM60）作为高碳、高钒、高钴粉末高速钢，特点是红硬性好，在高速冲压、切削加工的工况下使用，刀口不容易变形和粘模。

其次是追求高的抗压强度和耐磨性，使用硬度一般在HRC64-69。ASP60一般都是和钨钢，或者粉末高速钢的PM23等高硬度钢放在一起比较。

8566加强型主打韧性好，他的抗崩角性能是DC53的2倍，使用硬度才HRC60-61。8566加强型主要是解决硬度要求HRC60以上，模具用DC53、低硬度高速钢容易崩缺的情况。两款模具钢的定位是不一样。

说完没多久，另一个山东老板来咨询，问我8566加强型能否做刀口料。

山东老板是冲压0.4毫米301不锈钢全硬料，被冲材硬度HV530。原来用粉末高速钢PM60做冲头，做了10万冲次崩挂台。粉末高速钢PM23老板也试过，硬度HRC65左右，效果跟PM60差不多，也是很快崩缺。

粉末高速钢的价格大家都知道，要大几百一公斤，如果只做10万次就崩裂，模具成本还是很高的。老板也是舍得花钱的，奈何使用场景不合适，模具还是短命。

因为我之前有个深圳的客户，也是冲压这种301不锈钢的薄板全硬料，有一个0.42*2.5长宽的冲头，用8566加强型，冲头寿命比PM23更长，因此推荐老板也买了一件回去尝试。

山东老板今天告诉我，冲头改用誉辉8566加强型，同样能够做10万次，但是冲头不崩了，只是磨损。

因为现在刀口料用的是SKD11和DC53，有崩缺，也想换其他的模具钢尝试。我回复说，可以的，先用8566加强型试下吧。

8566加强型是一款高纯净度的电渣重熔钢，含碳量比正常8566要高一些，因此使用硬度可以做到HRC60-61，冲击韧性是DC53的2倍，兼备很好的抗崩裂性能。

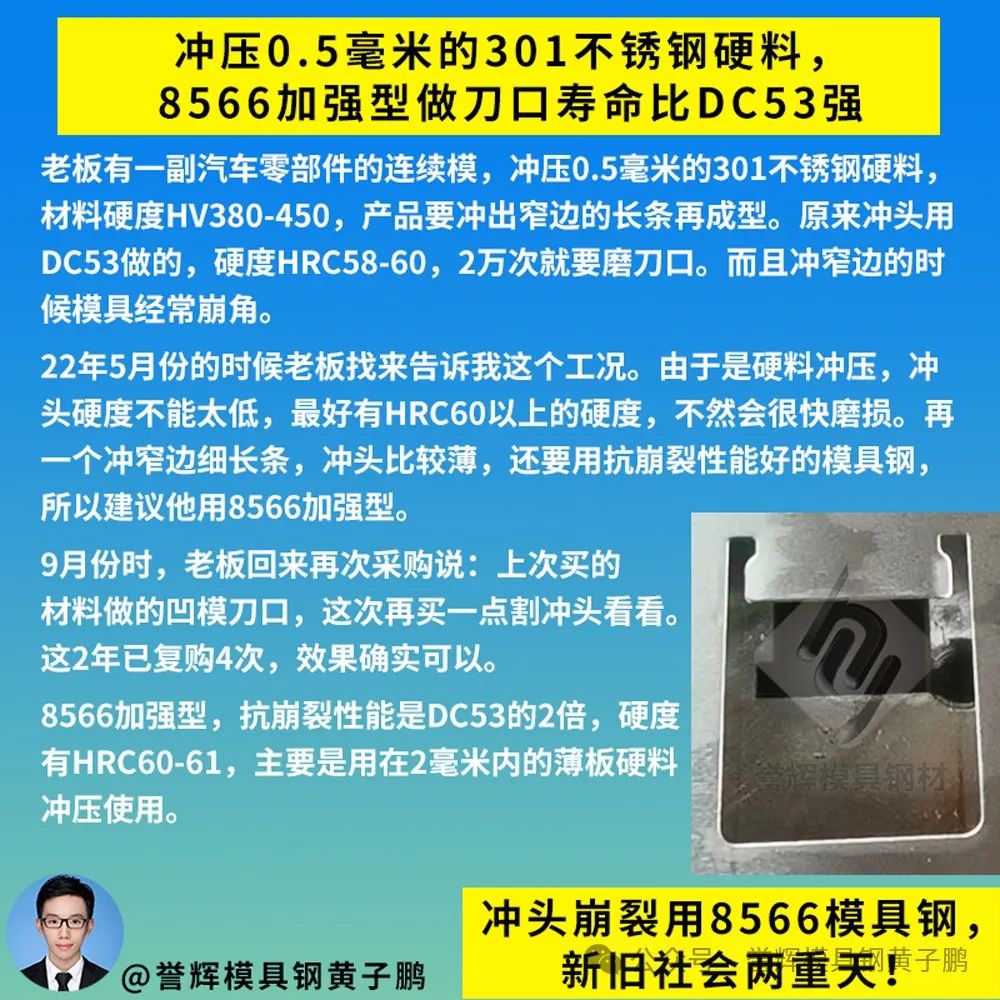

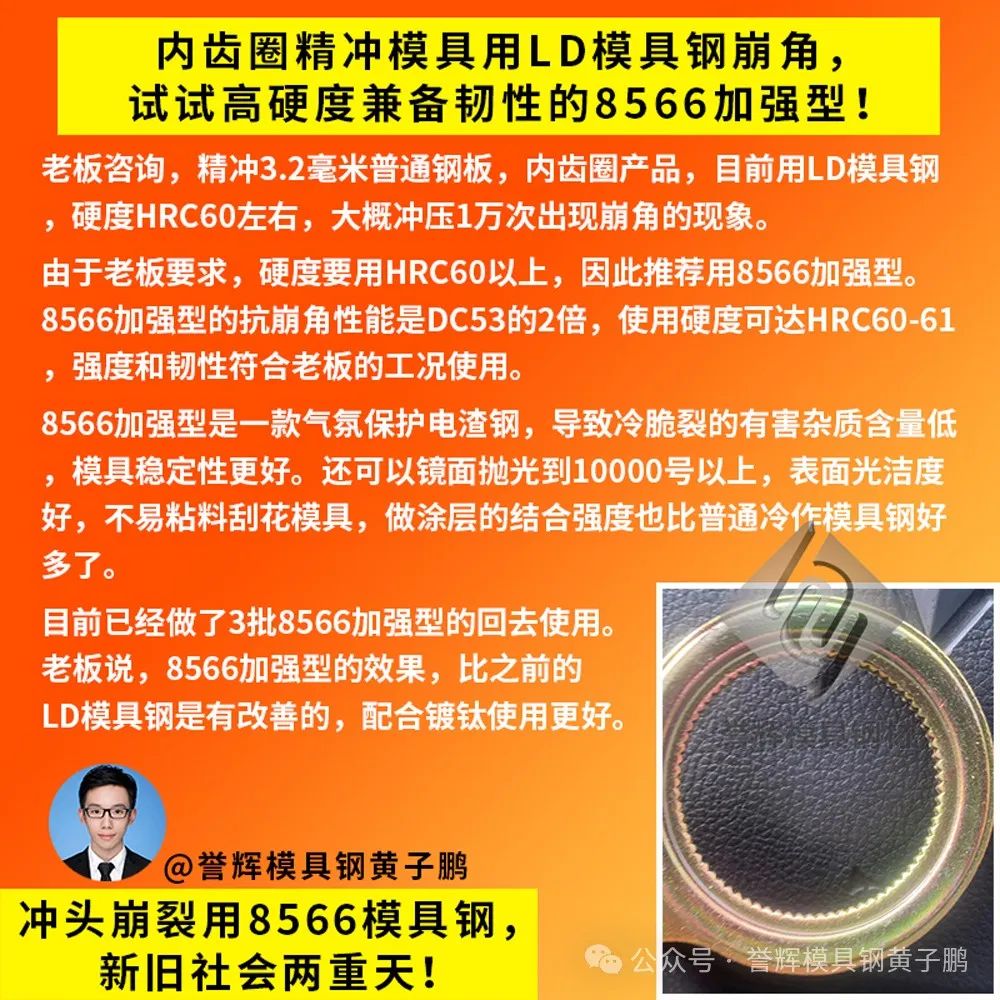

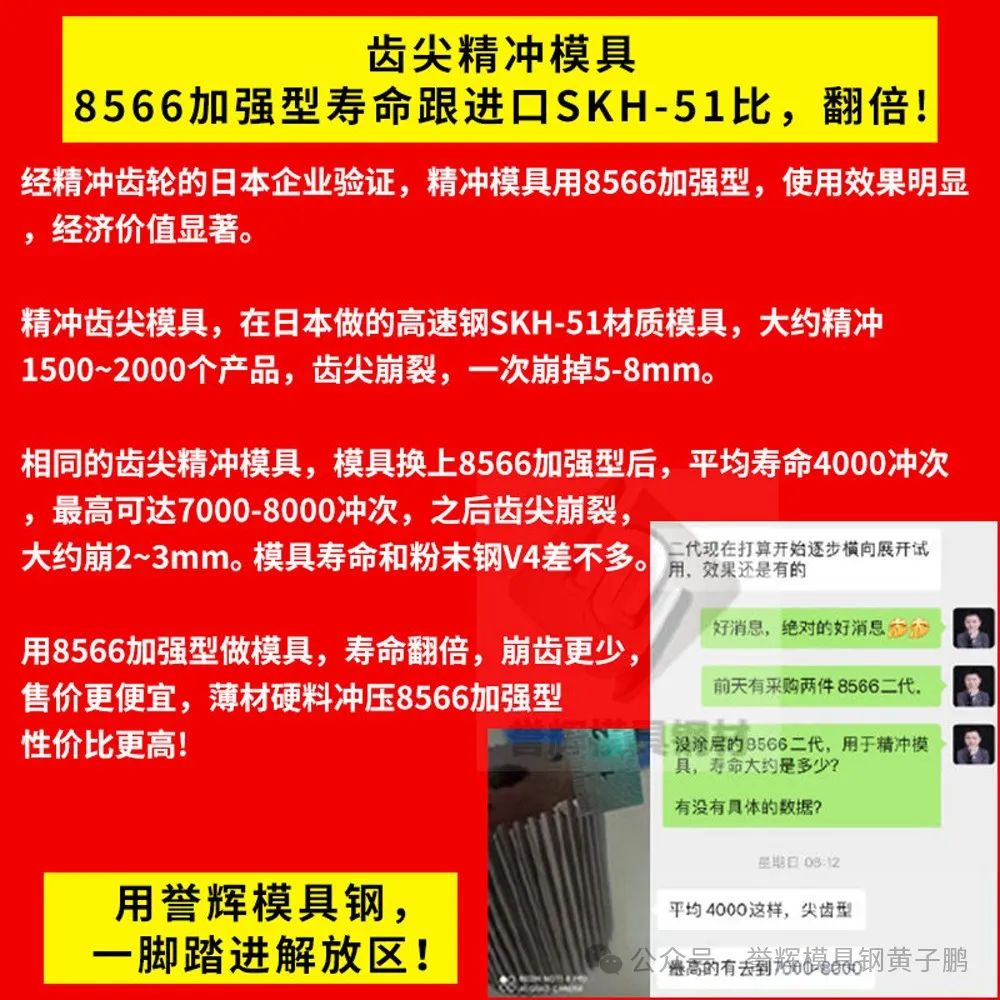

目前做薄板硬料冲压，齿形精冲模具，8566加强型效果比DC53、LD模具钢好，性价比比粉末工具钢V4E更高。

我是誉辉模具钢黄子鹏，来自东莞寮步。誉辉模具钢，3个世界500强都在用，京瓷公司连续7年采购。

屏幕前的老板如果也有类似的冲压黄铜和301不锈钢，冲头用ASP60粉末高速钢还是8566加强型更好工况，也可以来誉辉模具钢黄子鹏尝试一下。
