六角螺母自动化热锻模具用硬质合金钨钢开裂掉块，试试8566模具钢【第738篇】

做六角螺母热锻模具的老板，回来采购8566模具钢。【誉辉模具钢黄子鹏日记第738篇】

老板是在去年10月的时候认识的。当时，老板想让我帮看下他的模具有什么可以优化的地方。

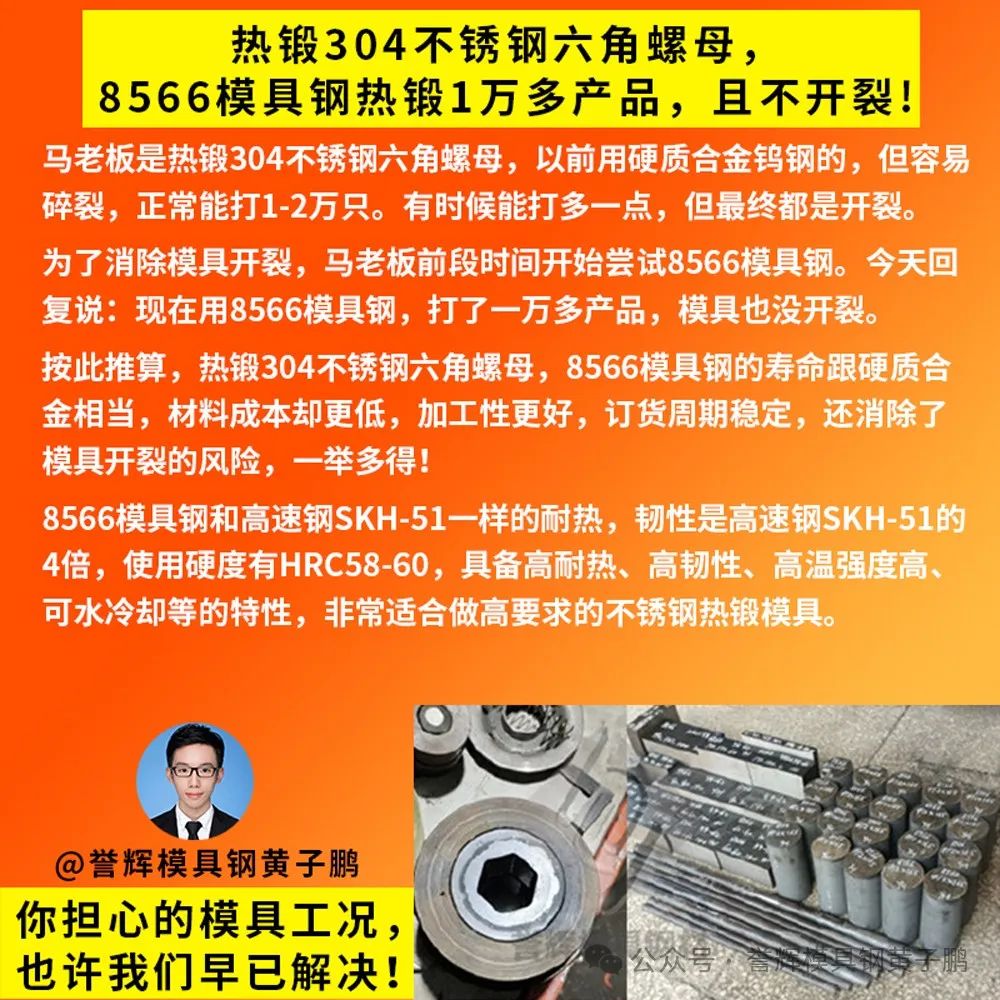

他之前是用硬质合金做底模镶件，总是不好用，模具表面出现龟裂纹，还容易碎。做两三个班次，模具的内壁上面出现凹坑，掉块了。

因为产线上了机械手，工作速度快，一天要打一万模次。好的时候可以做3-5天。如果模具有问题的，做5千个左右就不行了，经常要换模具就没有效率了。

后面还用过GR模具钢，硬度做到HRC58左右，寿命也不稳定。在昆山也买了一些不知道真假的8566模具钢，但是很快就打变形了，不知道什么原因。

硬质合金钨钢大部分是碳化钨组织，硬度高、耐热不易软化、热膨胀系数小、导热系数是钢材的2倍左右，做热锻模具是非常合适的。只是他的韧性比较差，抗冲击性不好，确实容易碎裂。

GR模具钢是一款高硬度的国产热作模具钢，合金是4Cr3Mo3W4VNb，耐热元素钨、钼含量高，还添加了特殊金属（铌）来提高耐高温性能，热稳定性也非常好。

由于GR模具钢碳含量不高，使用硬度一般在HRC53-58。如果强行做太高硬度，韧性会下降很多。当热疲劳裂纹出现后，由于韧性差失去了应力松弛的效果，基体难以抑制鬼裂纹的发展，因此寿命不稳定。

至于昆山买的8566模具钢，大概率就是拿其他冷作模具钢替代的，根本不耐热，所以有很快热变形的问题。

老板的热锻模具本身寿命已经很长了，因为还想提高模具的稳定性，因此当时推荐他用8566模具钢。

8566模具钢和高速钢M2一样的耐热，韧性是高速钢M2的4倍，使用硬度正常就有HRC58-60，具备高耐热、高韧性、高温强度高、可水冷、散热快等模具特性，非常适合做高要求的碳钢、低合金钢、不锈钢等材质的热锻模具，特别是替换硬质合金钨钢镶套的模具使用。

8566模具钢是我们誉辉模具钢的专有合金成分和专有热处理技术产品，基体采用临界气氛保护电渣炉冶炼，导致模具热脆裂的有害杂质硫含量极低，消除了产生早期热疲劳裂纹的根源。

再经过三锻三拔、六面锻造成型，基体组织细小、成分均匀、没有碳化物偏析，横向、纵向的机械性能趋于一致，整体韧性良好。

如果返回我们誉辉热处理的，可以安排真空热+超深冷处理，同种8566模具钢专炉专做，保温时间充足，组织转化充分，内应力小，强度和韧性综合性能好。

我是誉辉模具钢黄子鹏，来自东莞寮步。誉辉模具钢，3个世界500强都在用，京瓷公司连续7年采购。

屏幕前的老板如果也有类似的六角螺母自动化热锻模具用硬质合金钨钢开裂掉块工况，也可以来誉辉模具钢黄子鹏尝试一下。
