粉末高速钢PM30（ASP30）和PM53的区别？一个耐热抗压，一个耐磨【第735篇】

有位老板问我，有没有粉末高速钢PM30，并且把他们之前的采购单发给我。今天重新看了一眼，上面写的其实是PM2053。这两种粉末钢差别还是比较大的。【誉辉模具钢黄子鹏日记第735篇】

先给不了解的老板普及一下，粉末高速钢不是钨钢，他也是一种高速钢，只不过经过了特殊的粉末雾化工艺成型后，可以冶炼合金含量更高的高速钢。

举个例子，我们目前用的耐磨工具钢D2钒含量1%左右，高速钢M2、M35钒含量在2%左右。普通的熔铸成型的模具钢，基本上没有钒含量超过4%的。

而粉末钢里面就有很多牌号的钒含量就超过3%。常用的PM23就含有3%的钒，PM60含有6.5%的钒。

钒元素生成的碳化钒组织，具有最高的硬度，耐磨性很好。简单的说，钒的含量提高1倍，钢材的耐磨性就提高1倍。

但是由于高钒钢用普通工艺冶炼比较困难，碳化物偏析严重，钢材韧性会下降很多。因此很多的高合金模具钢，现在都只通过粉末冶金工艺生产。

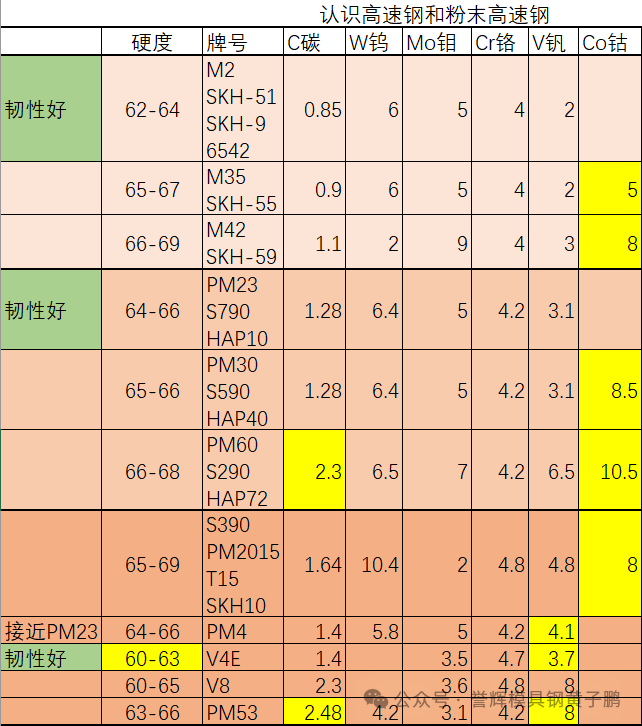

粉末高速钢PM30是一款含钴高速钢，合金是W6Mo5Cr4V3Co8，是粉末钢PM23加钴的版本，使用硬度可达HRC65-57。

含钴高速钢的耐热性能好，在高速切削过程中刀口硬度不会急速下降，能够保持强度和耐磨性，高温中硬度依然有HRC60以上，俗称红硬性好。

粉末高速钢PM30比另外几款高钴的粉末高速钢S390、PM60的韧性更好，比高速钢M42韧性也更好，又兼备高硬度，刀口抗压不容易塌角。

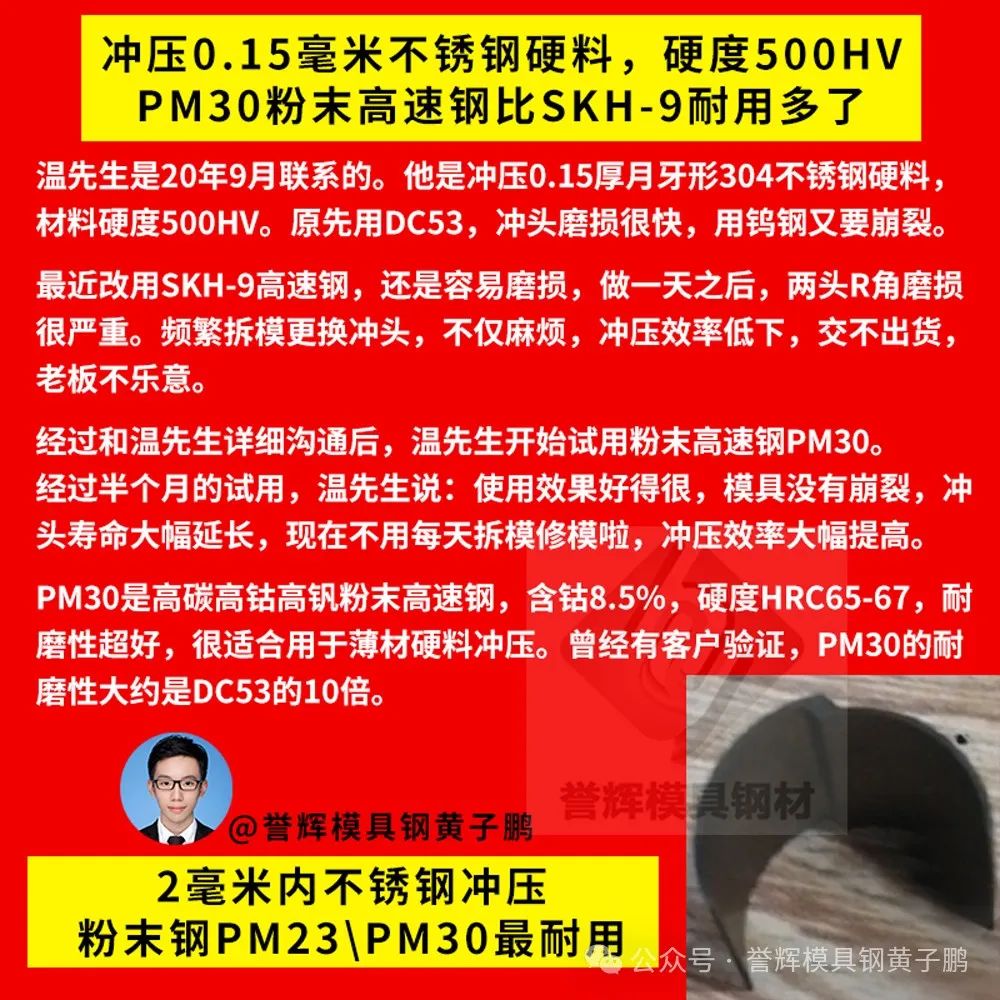

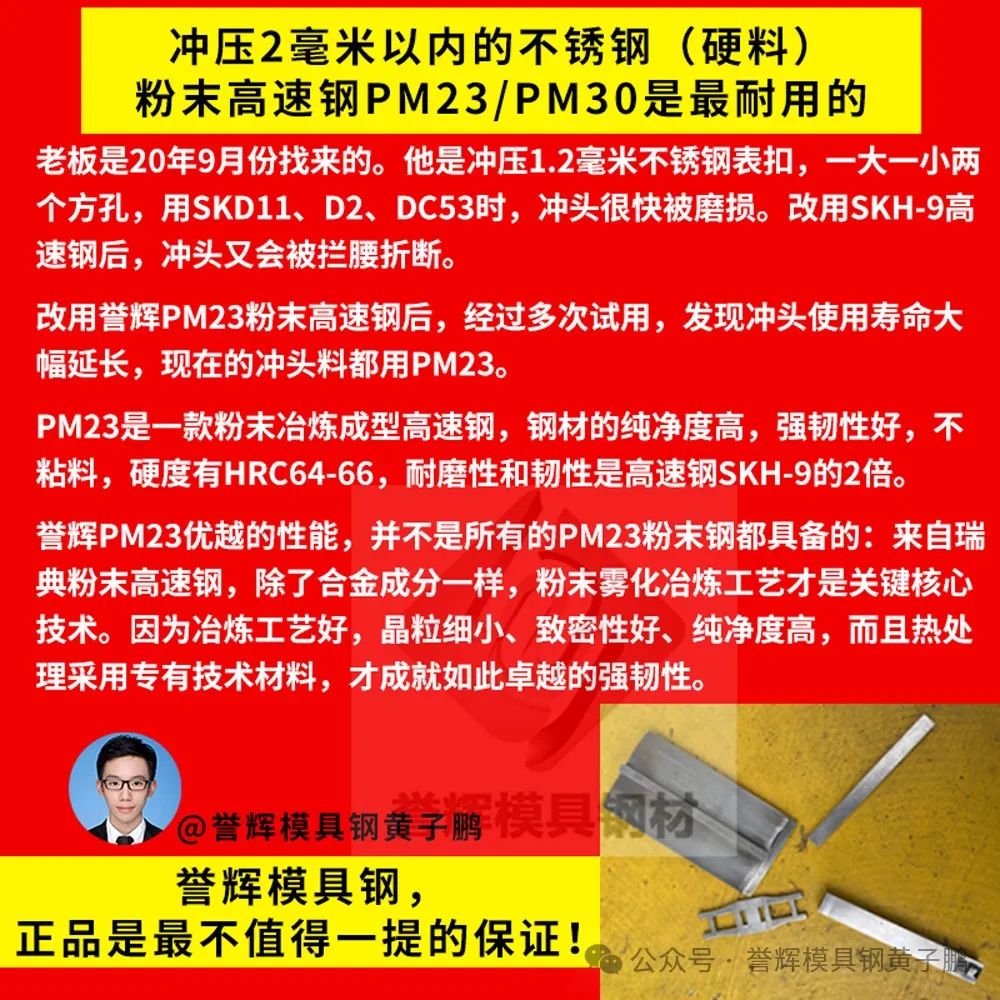

因此粉末高速钢PM30适合用于对刚性、刀口保持性要求很高的工况使用，比如做薄板的高速冲压模具，有硬度的材料冲压，高要求的切削刀具等等。

粉末高速钢PM53不含钴，他的合金特点是碳含量2.48%，钒含量8%左右，是一款高碳高钒粉末钢。

PM53的使用硬度有HRC63-66。在不用做很高硬度的前提下，PM53就有接近粉末高速钢PM60的耐磨性，但韧性却比PM60好得多，还不会有粘料磨损的问题。

如果只是追求刀口镶件耐磨，不容易磨损起毛刺，不粘模（防止改变冲压间隙），用PM53的性价比是高于PM30、PM60等高钴粉末钢的，做硬料冲压模具、精冲模具都可以使用。

我是誉辉模具钢黄子鹏，来自东莞寮步。誉辉模具钢，3个世界500强都在用，京瓷公司连续7年采购。

屏幕前的老板如果也有类似的粉末高速钢PM30（ASP30）和PM53的区别冲压不锈钢工况，也可以来誉辉模具钢黄子鹏尝试一下。
