布料切割超声波花轮滚刀用什么模具钢好？用锻打DC53、8503模具钢【第702篇】

老板咨询，超声波花轮滚刀，用什么模具钢做质量比较好？是给设备厂做配件用的，已经用过很多种材质都不经用。【誉辉模具钢黄子鹏日记第702篇】

看了一下老板的图纸，是直径80多的，单一个刀路，做布料的切割。超声波模具刀可以做铝材、工模具钢、硬质合金等材质来做。如果是低成本、追求耐磨的刀具零件，用工模具钢性价比高。

因为工模具钢碳含量比较高，钢中有很多坚硬碳化物，耐磨性很好，使用硬度一般有HRC58以上。同时工模具钢又兼备韧性，刀口不容易崩缺。

目前工模具钢的首选基本是是三剑客，Cr12MoV、SKD11、D2，还有DC53。前面三款基本可以放在一起讲，他们都是铬含量12%、含碳量1.5%的模具钢，区别在于SKD11和D2的钼、钒元素含量更高，耐磨性和韧性比普通Cr12MoV更好。

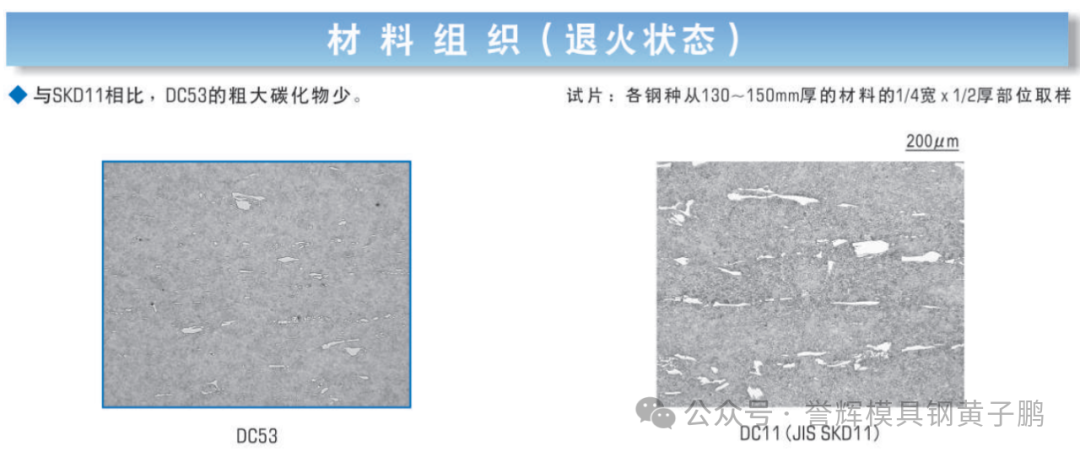

Cr12类型的模具钢，内含碳化物尺寸比较大，微观上有条状、带状的合金偏析，基体组织之间结合效果不好，存在很多微观细微裂纹。模具在低能量的冲击后，会很快产生内裂或者崩角的，耐疲劳性能不好。

Cr12类型模具钢一直都有容易开裂的问题，因此DC53作为替代方案就被推荐上来。

DC53是铬含量8%类型的模具钢，含碳量1%。看起来DC53的合金含量低，但是使用硬度也有HRC60-62，耐磨性也是很好的。

先说个结论，DC53的韧性是SKD11的2倍。这个说法源于模具钢的冲击韧性测试。这个测试把模具钢切成长条，然后让摆锤冲击过去，观察模具钢的断裂面状态，是裂成什么样了，还是完全断了，来判断模具钢吸收冲击能量不开裂的能力。

SKD11在无缺口冲击功测试值为15焦耳，DC53为33焦耳。可以简单认为，DC53能够承受SKD11的2倍的冲击力才开裂，抗崩裂性能更好。

其实这个话题我前两年也讲了好几次，有很多老板自己尝试过后也私信我说，DC53的韧性确实不错，比他们原来的Cr12MoV刀模好用多了。

如果对目前的材质还不满意，像老板这种圆滚刀的推荐用我们的锻打DC53，如果是方板件的推荐用8503模具钢。

市面上有很多DC53，合金成分是达标的，但就是不好用。主要原因是两个。

第一是钢材里面杂质比较多，有很多氧化物、硫磷化合物，这些杂质是硬而脆的，在模具钢受力时会提前破碎，导致钢中出现内裂的源头，要经过良好的提纯工艺将杂质去除才行。

第二是钢材组织的形态和均匀性不好。虽然我们看到是一整块钢，但是微观上是由不同结构的晶粒组织形成的。合金碳化物组织硬度高，能够提高钢材的耐磨性，但是如果他的分布产生偏聚，局部过硬，模具在受力微变形过程中，变形不同步，就会出现很快开裂和崩角。

誉辉定制DC53，采用电渣重熔工艺冶炼，导致脆裂的五大有害杂质含量低。在经过三锻三拔、六面锻造处理，这种工艺目前同行都没几个人做了。锻打钢的微观组织被充分破碎，晶粒细小，分布弥散，因此抗崩裂性能好。

热处理采用真空热+超深冷工艺处理，只有DC53同种材料专炉专做，不会混不同材料一起做，所以组织转化充分，内应力小，耐磨性和韧性综合性能好。

关于我们锻打DC53和8503模具钢的使用案例，也已经独家分享过几十条。像这些都是我们老板回来热处理的超声波模具，效果都是很不错的。

我是誉辉模具钢黄子鹏，来自东莞寮步。誉辉模具钢，3个世界500强都在用，京瓷公司连续7年采购。

屏幕前的老板如果也有类似的布料切割超声波花轮滚刀用什么模具钢好工况，也可以来誉辉模具钢黄子鹏尝试一下。
