冲压W6高速钢板材用粉末工具钢V4E崩裂，试试高韧性8566模具钢【第696篇】

老板咨询，现在冲压W6或者是M2的板材，精冲落料模具有什么模具钢可以用？材料厚度在1.5-3毫米，有尖角是R0.5大的。

现在冲头用粉末工具钢V4E，底模用高速钢SKH-9或者ASSAB 88。目前模具有崩角的现象，底模还可以接受，就是上模崩的太厉害了。【誉辉模具钢黄子鹏日记第696篇】

高速钢板材作为被冲材，还是比较少见的工况。高速钢是高碳合金钢，含碳量有0.9%左右。高速钢合金含量高，就算是软料状态也比较硬，对模具的磨损比较严重。加上产品是有小尖角，对模具的抗崩裂性能要求就更高了。

因为老板目前用的模具钢都是一胜百提供的，所以我们也简单了解一下行业老大的解决方案。

一胜百的高韧性冷作工具钢主推ASSAB88和Caldie（卡带）。V4E生产工艺不同，属于高韧性的粉末工具钢。

ASSAB88的合金成分为Cr7.8Mo2.5V0.5，含碳量0.9%。粗略一看，有点像DC53，都是Cr8类型工具钢。不过ASSAB88的含碳量更低，钼含量更高，特别是冶炼工艺好，因此抗崩角性能比普通DC53更好。

ASSAB88的使用硬度可达HRC58-64，韧性比XW-42（也就是D2）高1.25倍，高硬度兼备韧性，抗粘料效果比也不错。

Caldie（卡带）的合金成分为Cr5Mo2.3V0.5，含碳量0.7%，使用硬度HRC56-61。Caldie是一胜百高韧性冷作模具钢中的推荐榜第一，抗崩角性能比D2高3倍。和ASSAB88相比，Caldie（卡带）的韧性更好，抗粘料效果更好，不过耐磨性和抗压强度会差一些。

V4E的合金成分为Cr4.7Mo3.3V3.7，含碳量1.4%。因为钒含量高，因此缩写V4E（全名Vanadies 4 Extraclean）。V4E的使用硬度在HRC58-64，韧性比粉末高速钢PM23提高50%，在一胜百高韧性模具钢推荐榜第二名。

钒元素可以析出细小且耐磨的碳化物，所以V4E在硬度不高、保持高韧性的情况下，他的耐磨性接近高速钢，抗粘料性能特别好。

Caldie（卡带）和V4E的韧性都很好。他们的主要区别在于，V4E是高碳钢，高碳钢的抗压强度高，刚性强，抗磨损性能好。在冲切比较硬的材质时，V4E能够保证刀口不变形，不被压塌陷，又兼备韧性。

这三款材料的韧性其实都很好，如果模具还是崩角，跟使用硬度也有很大关系。如果模具的硬度在HRC60以下的，崩裂比较严重，我还是推荐试一下誉辉8566模具钢。

单说实验数据，8566模具钢的冲击韧性是DC53的5倍多，抗崩裂性能比Caldie肯定是要好的。

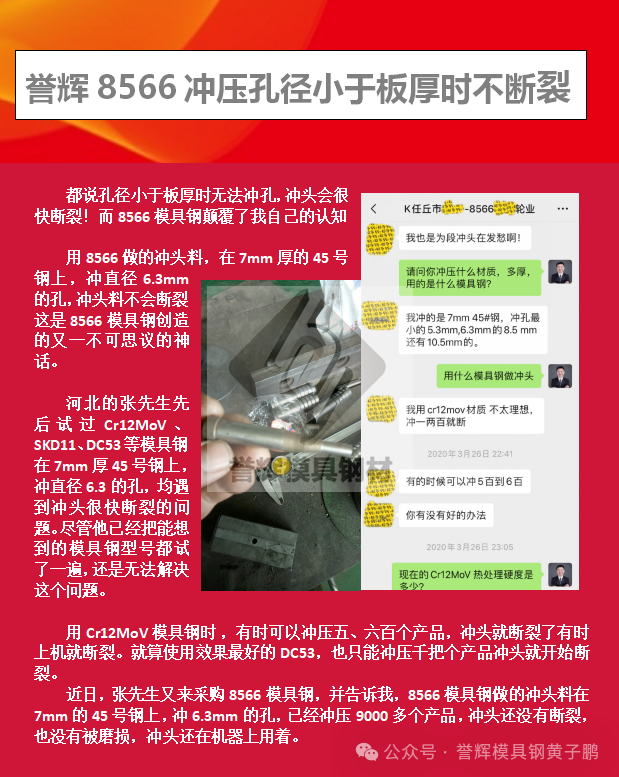

实际应用方面，我们曾经有一个老板，要在7毫米45号钢上冲压6.3的小孔，是厚板的小孔径冲压，冲压孔径比板料厚度还要小，是极其难做的。你随便问哪个有经验的师傅，他大概率会告诉你，做不了，冲头得经常更换。

老板一开始用了DC53、D2和高速钢SKH-51，都是冲不到1000个产品，冲头就会对半折断。自从2019年开始，老板用上8566模具钢，冲头断裂的现象就消失了，一个8566冲头冲压9000多次，也没有崩缺。

后面老板又试了UNIMAX、CALDIE，W360，粉末高速钢PM23和V4等等不同厂家的好材料。但是冲头寿命都没有8566模具钢长，加上8566模具钢也有小圆棒，加工方便，所以老板也就不再折腾了，继续用8566模具钢。

8566模具钢的韧性是高速钢SKH-51的4倍，D2的2倍，使用硬度HRC58-60。他可以解决Cr12MoV、DC53、高速钢SKH-51等高硬度模具钢遇到的崩裂问题。特别是在不锈钢冲压、尖角冲压、小孔径冲压等等的残酷工况，8566模具钢已经有很多成功应用。

目前，8566模具钢已经被比亚迪、美的、松下等等国际一线品牌，以及国内知名企业在使用。

我是誉辉模具钢黄子鹏，来自东莞寮步。誉辉模具钢，3个世界500强都在用，京瓷公司连续7年采购。屏幕前的老板如果也有类似的工况，也可以来尝试一下。
