PPSU高温高压注塑模具用什么模具钢好？耐高温抗刮花模具钢有哪些【第695篇】

早上和派高的老板交流，讲到打PPSU塑胶，让我推荐几款进口的耐高温模具钢有哪些？【誉辉模具钢黄子鹏日记第695篇】

塑胶模具我平时关注比较少，在印象里只记得PPSU是做奶瓶用的，不含双酚A，其他就不清楚了。因为老板问到，所以今天也研究了一会。

PPSU聚苯砜是强化塑胶，属于高性能工程塑料、热塑成型塑料，具有优异的耐热性和耐化学性。看了几篇不同的文章提到，PPSU和PC都属于无定型热塑塑料，熔体粘度高，流动性差，注射压力高，需要高温高压成型，所以我查了几款塑料的数据。

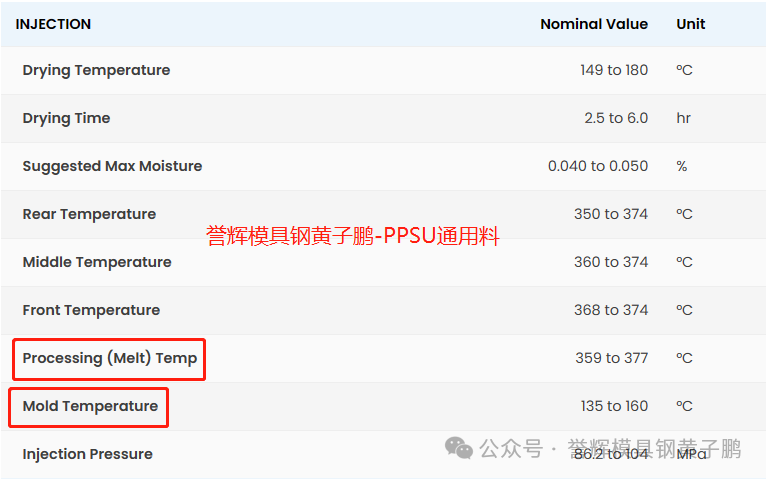

根据Prospector提供的数据，PPSU通用料-熔流率 MFR（365°C/5.0 kg）为 7-26 g/10分钟。加工熔融温度有359-377度，模具推荐温度135-160度。注射压力 86.2 - 104 MPa。

再看一款具体的PPSU塑料，巴斯夫的进口PPSU-Ultrason P 3010，熔体体积流动率（MVR）（360°C/10.0 kg）35 cm³/10分钟。加工熔融温度有350-390度，模具推荐温度140-180度。

同时选择进口PC塑料-Makrolon 2805比较。熔流率 MFR（365°C/5.0 kg）为10 g/10分钟。熔体体积流动率（MVR）（300°C/1.2 kg）9.0 cm³/10分钟。加工熔融温度有280-320度，模具推荐温度80-120度。

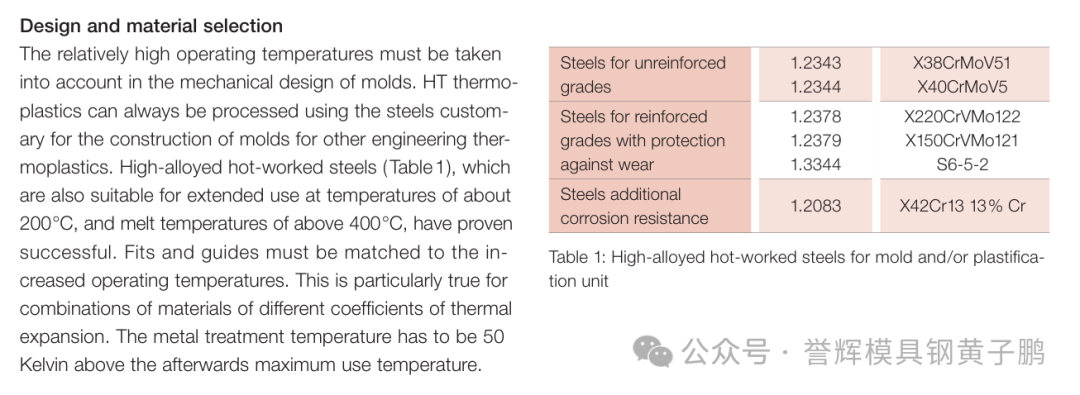

这几款材料的加温温度和模具工作温度，在塑胶模里算是比较高的，但是在正统热作模具里算低温了，大部分热作模具钢都可以适应。因为老板喜欢用德系标准模具钢，刚好看到巴斯夫有对应的模具钢推荐，我们就以他为范本介绍好了。

主要是介绍了三类模具钢，第一是普通要求、非增强级塑胶模，推荐1.2343（X38CrMoV51）、1.2344（X40CrMoV5）。

第二是增强级塑胶、对耐磨性有要求的（比如加玻纤、加金属粉末的），推荐了1.2378（X220CrVMo122）、1.2379（X150CrVMo121）、和1.3344（S6-5-2）。

第三种是对耐腐性有要求的推荐1.2083（X42Cr13）。

第一种类型的1.2343（H11）和1.2344（H13）。1.2344（H13）都是老熟人了，不作介绍。1.2343（H11）模具钢合金成分是4Cr5MoSiV，比H13的合金含量稍微降低一些，整体冲击韧性更高，硬度可达HRC36-52，适用于制作大型塑胶模具和热作模具，比如：汽车格栅、汽车尾灯，快餐盒模具。

德系标准热作模具钢，基本标配电渣重熔工艺+超细化退火处理，因此晶粒细化效果好，冲击韧性比普通标准的热作模具钢高，同时镜面抛光效果好。这也许是老板喜欢用德标热作模具钢开模的原因。

第二种类型的1.2378（X220CrVMo122），老实说我也是第一次看到这个牌号。成分是含碳2.2%，含铬12%，含钒2%。简单看是Cr12的亲戚（合金含量更高），具备高耐磨性的冷作工具钢，韧性应该是相当差的。现在还有德国厂家生产这个牌号吗？

1.2379（X150CrVMo121），也就是D2模具钢。1.2379耐磨性好，国内也一直有用Cr12MoV类型模具钢，做增强塑料模具的方案，属于最低的成本制作耐磨模具。工具钢做塑胶模的问题在于，回火温度不够、或者合金含量不足时，1.2379的回火抗性差，模具会产生组织转变，出现尺寸变形的现象。

1.3344（S6-5-2），也就是6542型钨钼系高速钢。高速钢比工具钢的热稳定性好，适合做模具温度比较高的工况使用。同时高速钢的韧性比较差，模具也会有开裂的问题。我们做塑胶模配件（唧嘴、浇口）的老板有遇到过这种情况。

总的来说，第二类型的是用冷作工具钢和高速钢来制作对耐磨性有要求的模具。如果是用德标模具钢效果可能还可以，用普通国产料替代效果会比较差。

因为德标冷作模具钢的冶炼质量更高，特别是锻造工艺执行标准高，对工具钢和高速钢的内含碳化物破碎效果好，有助于提高模具的组织均匀性，表面光洁度更好，减少型腔拉毛、侵蚀刮花的现象。

第三种类型的1.2083（X42Cr13），属于马氏体不锈钢，也可以说是4Cr13、S136类型。这个也不用我介绍了。以上就是三类模具钢的简单介绍。

个人感觉第二类模具钢有些过时了，因为工具钢的组织均匀性不够好，即便硬度达标的情况下，还是会有型腔侵蚀磨损、刮花的情况，现在有综合性能更好的模具钢推荐。喜欢进口品牌可以选择W360、UNIMAX、YXR33，如果预算特别高的企业还可以用粉末高速钢K490、ASP2012。

喜欢中国制造可以选择我们誉辉的8503模具钢、LG模具钢替代。以上都是兼备耐热、耐磨、高抛光效果和抗开裂韧性较好的模具钢推荐。

我是誉辉模具钢黄子鹏，来自东莞寮步。誉辉模具钢，3个世界500强都在用，京瓷公司连续7年采购。屏幕前的老板如果也有类似的工况，也可以来尝试一下。
