冲压0.2毫米301H不锈钢模具5万次磨损，试试高硬度粉末高速钢PM23【第672篇】

老板咨询，冲压0.2毫米301H不锈钢，用什么模具钢材冲压比较好？冲子和刀口镶件都需要做。目前用当地买的8566模具钢，每分钟冲速100次，磨损比较快，5万次就起毛边了。麻烦推荐一款耐磨又不会崩角的材料。【誉辉模具钢黄子鹏日记第672篇】

看了下老板的产品图片，是一个圆片，尺寸也不小。301H全硬不锈钢，材料硬度在HV430-480，是硬碰硬的冲压工况。

对于这种薄板冲压，冲速比较快的情况下，如果来提前咨询我们，是不会推荐用8566模具钢的，因为没有必要。

如果要用8566模具钢，一般是产品比较特殊的，比如有R1以下尖角，冲孔孔径小于材料厚度，冲头厚度小于板厚，2-10毫米厚板碳钢或者不锈钢等等情况。

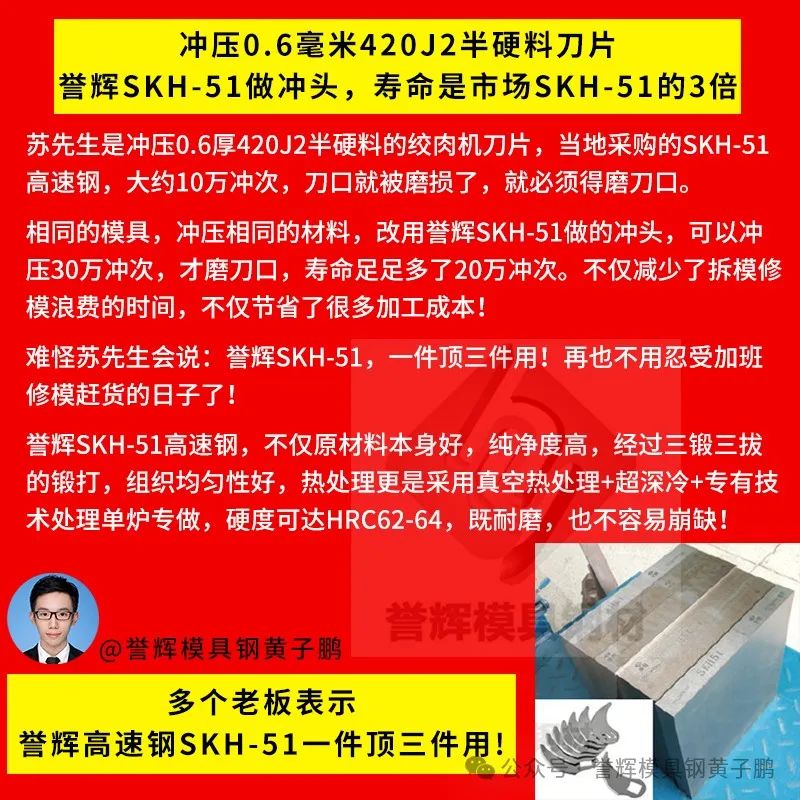

想老板这样薄板硬料冲压的工况，通常会用高硬度、高强度的高速钢，比如高速钢SKH-51、高速钢SKH-9类型的钨钼系高速钢。如果担心崩角的问题，可以考虑用粉末高速钢。

粉末高速钢的碳化物尺寸比普通高速钢小得多，又没有碳化物偏析，杂质含量低，因此抗崩裂性能大幅提升。

入门级的粉末高速钢PM23，耐磨性和韧性是高速钢SKH-5的2-3倍，使用硬度可达HRC64-66，高硬度兼备高韧性，抗粘料刮花性能好，是目前主流高速钢里面韧性最好的牌号之一。

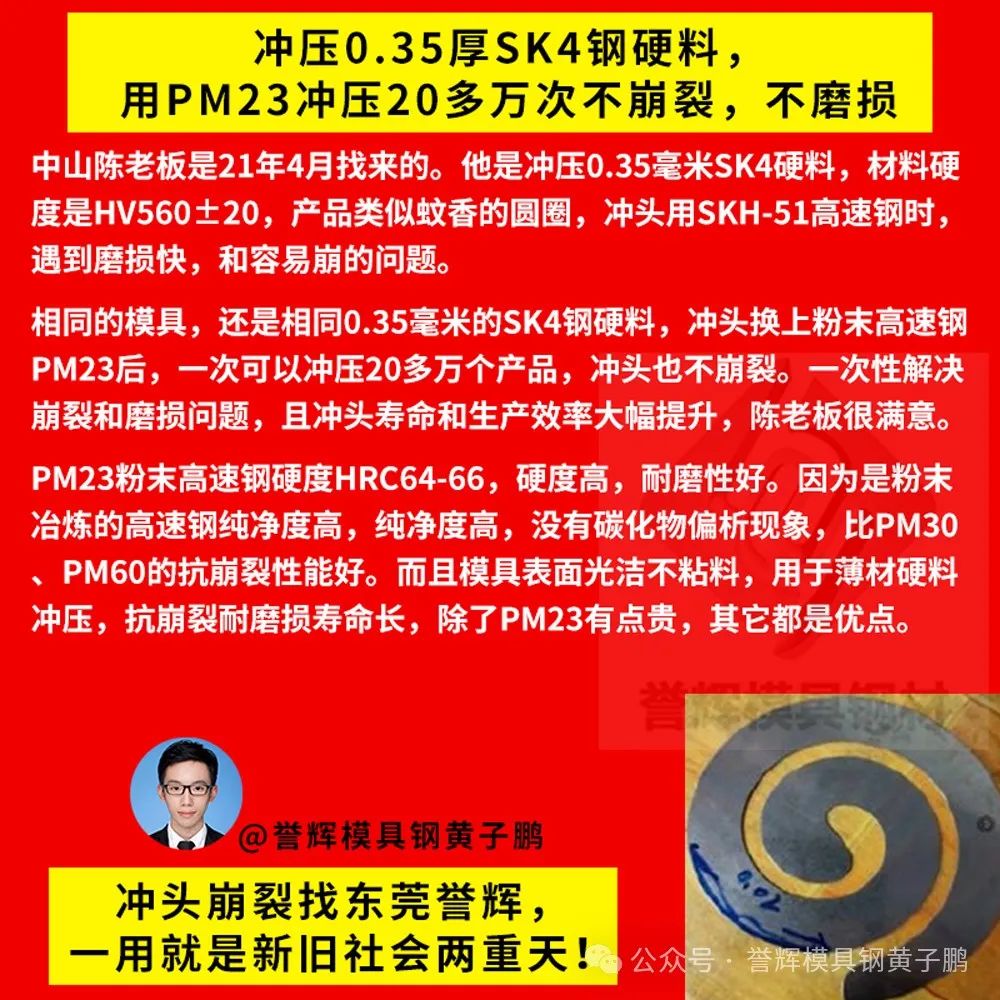

之前有老板冲压0.35毫米SK4高碳钢硬料，材质硬度HV560，产品类似一个蚊香的圆圈。之前冲头用高速钢SKH-51时，容易磨损，偶尔也有崩裂的情况。

改用粉末高速钢PM23之后，一次可以冲压20多万产品，冲头也不会崩裂，同时解决了不耐磨和崩裂的问题，老板是挺满意的。

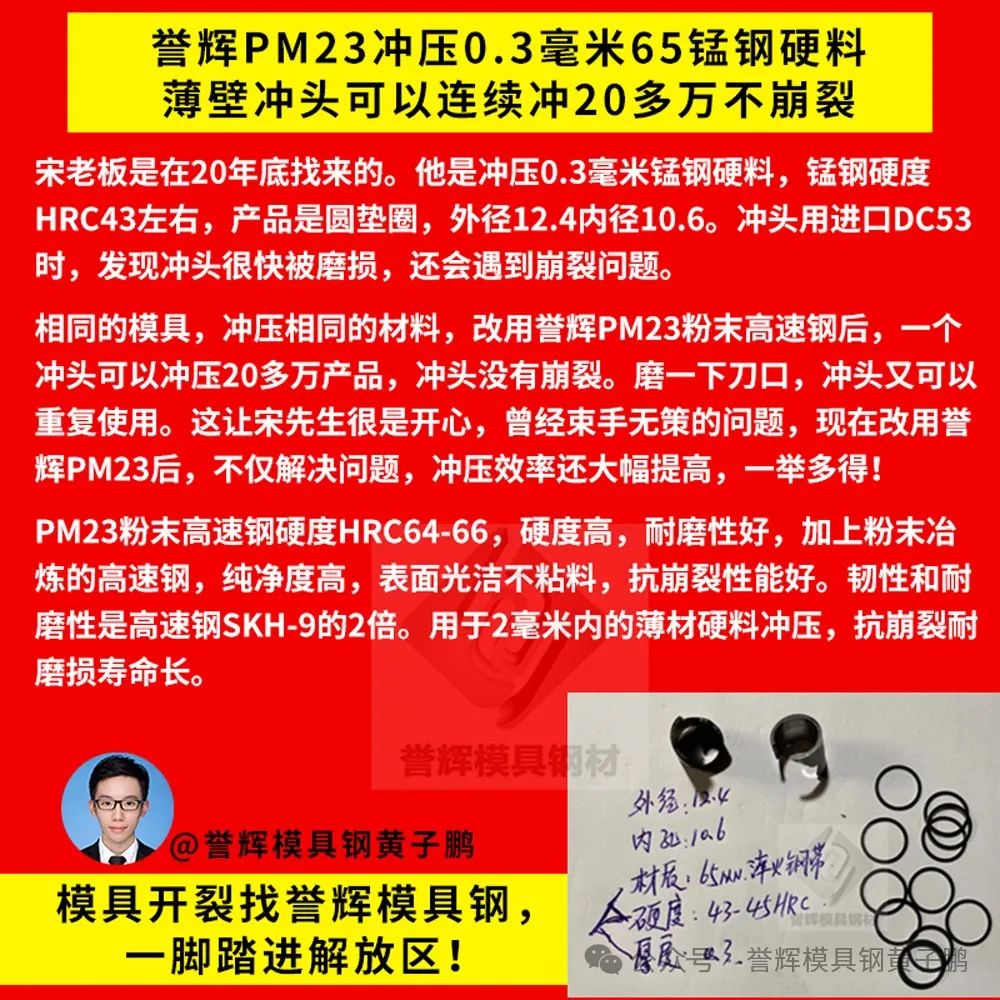

PM23我们也有准备1-2公斤的长条的硬料，回去可以马上割成冲子试用。看看效果怎么样，再决定要不要换其他更耐磨的粉末高速钢。

我是誉辉模具钢黄子鹏，来自东莞寮步。誉辉模具钢，3个世界500强都在用，京瓷公司连续7年采购。

屏幕前的老板如果也有类似的冲压0.2毫米301H不锈钢模具5万次磨损工况，也可以来誉辉模具钢黄子鹏尝试一下。
