4毫米不锈钢下料冲头用DC53塌角产品光亮带不好，用粉末高速钢PM23【第665篇】

老板咨询，冲压4毫米不锈钢，下料冲头目前用的DC53，硬度HRC60-62，冲压1万多次出现崩缺，导致产品断面凹凸不平，光亮带不好。也用过粉末工具钢V4，没有特别明显的效果。我们对外观要求很严，这种情况用8566模具钢能改善吗？【誉辉模具钢黄子鹏日记第665篇】

看了老板发来的图片，是刃口边缘细微的塌陷，不是大块的掉落。

这是由于模具钢的强度不够，在冲压屈服强度比较高的材料时，刀口逐渐被压扁，出现塌角。DC53是高碳合金钢，硬度高，延展性比较差，冲压到一定次数后，表面层被压到和底层组织完全分离，就剥落出来了。

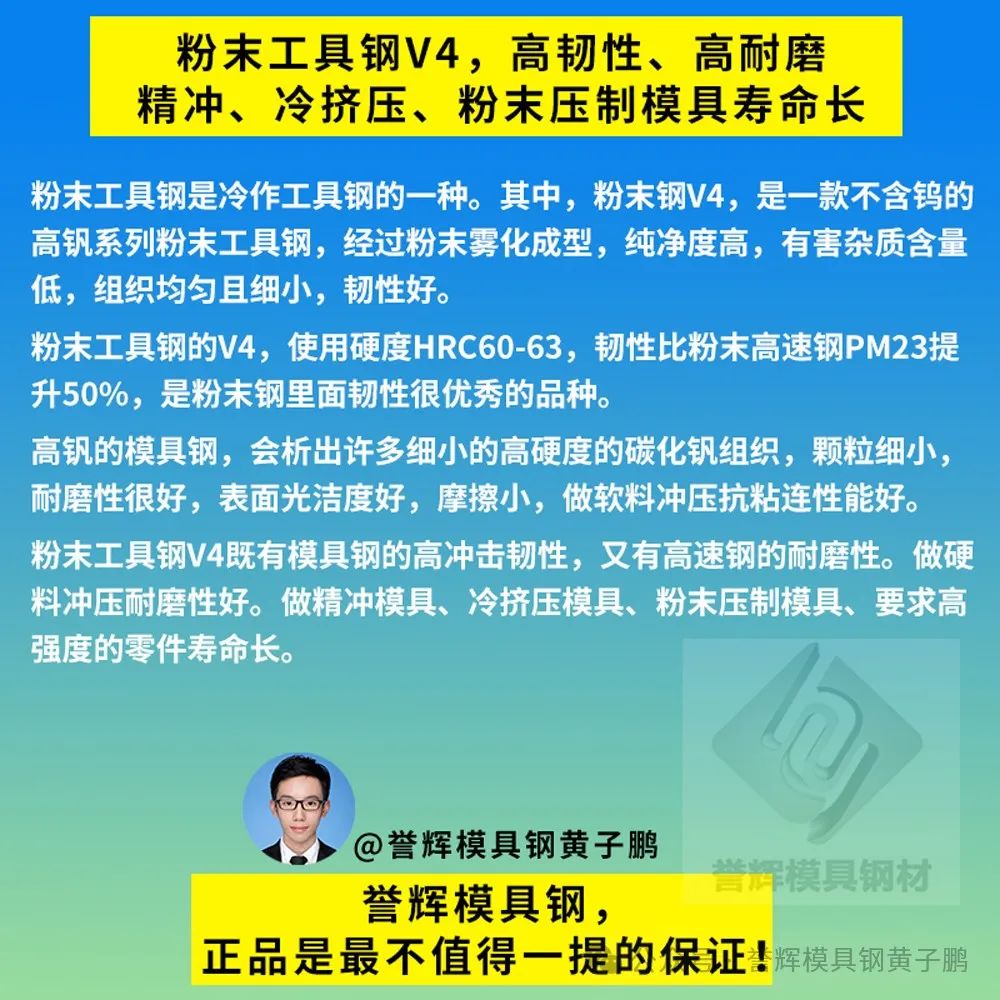

粉末工具钢V4的使用硬度一般在HRC60-63，查了一下资料，该状态下V4的屈服强度Rc0.2大概在2300-2700MPa，比DC53没有高多少。V4的抗崩裂性能比DC53好多了，因此大概率就是硬度太低导致的。

目前DC53的硬度做到HRC60-62，出现塌角的情况，所以也不推荐用8566模具钢。（因为8566模具钢的硬度只有HRC58-60）。

老板后面和我说，用过高速钢SKH-51，结果冲头崩角了。因此还是按照原本的意见，推荐他用粉末高速钢PM23、PM4。

PM23硬度在HRC62以上时，屈服强度Rc0.2在2700-3300MPa，强度高就避免了塌陷的可能。

PM23、PM4都是粉末冶金成型的高速钢。粉末冶金材料的晶粒尺寸非常细小，而且没有碳化物偏析，因此韧性大幅提升。

相同成分的高速钢，采用粉末冶金工艺生产，比（熔铸成型）普通工艺生产的，抗崩裂性能要提高2倍以上。

PM23的耐磨性和韧性是高速钢SKH-51的2-3倍，使用硬度可达HRC64-66，同时具备很好的抗粘料刮花性能，是粉末高速钢中强度和韧性综合性能最好的牌号。

PM23具备高硬度、高韧性、高光洁度、冷热疲劳抗性强，适合用在厚板冲压、精冲模具、硬料冲压、高速冲压模具使用。

PM4的合金成分和PM23相近，性能也接近。PM4的碳含量和钒含量更高，所以PM4的耐磨性优于PM23，韧性差一些，磨削性能差一些，不过价格比较便宜。

之前有老板在我的视频下面留言，冲压7.5毫米409L不锈钢，冲直径9毫米圆孔，冲头用PM23加涂层，寿命远超过2万冲次。我想这个信息应该是能够帮到大家的，能给大家带来信心的。

我是誉辉模具钢黄子鹏，来自东莞寮步。誉辉模具钢，3个世界500强都在用，京瓷公司连续7年采购。

屏幕前的老板如果也有类似的4毫米不锈钢下料冲头DC53塌角产品光亮带不好工况，也可以来誉辉模具钢黄子鹏尝试一下。
