0.8毫米不锈钢硬料冲孔扁冲针用高速钢断裂，用8566加强型效果好【第649篇】

老板回复，不锈钢硬料冲压，扁冲针用8566加强型没有断裂，效果不错！【誉辉模具钢黄子鹏日记第649篇】

老板是冲压0.8毫米不锈钢硬料，扁冲针1.2*6.8左右的长宽，一次性四五十根针一起冲压用的。原来用拉刀材质改的，硬度HRC60-61，扁冲针寿命短。也用过粉末高速钢ASP30，硬度58-60，扁冲针容易断。

由于老板希望扁冲针硬度有HRC60以上，硬一点又有韧性，因此推荐他用8566加强型。

经过1个月时间使用，老板回复，扁冲针寿命从10万出头提升到25万，冲针没有断裂。相同高度的扁冲针，8566加强型的冲压次数更多。

老板还有一个想法，希望不加冷却液冲压，该怎么做扁冲针寿命更长？

拉刀是用于拉削的成形刀具，有一圈圈的刀齿，用来加工圆孔、花键孔、键槽是经常使用。

目前拉刀常用的是含钴的高速钢和钨钢材质制作，比如说高速钢的M42、粉末高速钢ASP30、ASP60。这类材质的特点是高耐磨、高抗变形强度、高耐热、冷热疲劳抗性好，抗崩角性能是比较差的。

用这种含钴高速钢制作的扁冲针，耐磨性好，但是容易折断，也符合老板目前的使用工况。

8566加强型是一款高韧性冷作模具钢，使用硬度可达HRC60-61，他的抗崩角性能是DC53的2倍，比高速钢都要好，高硬度兼备高韧性。

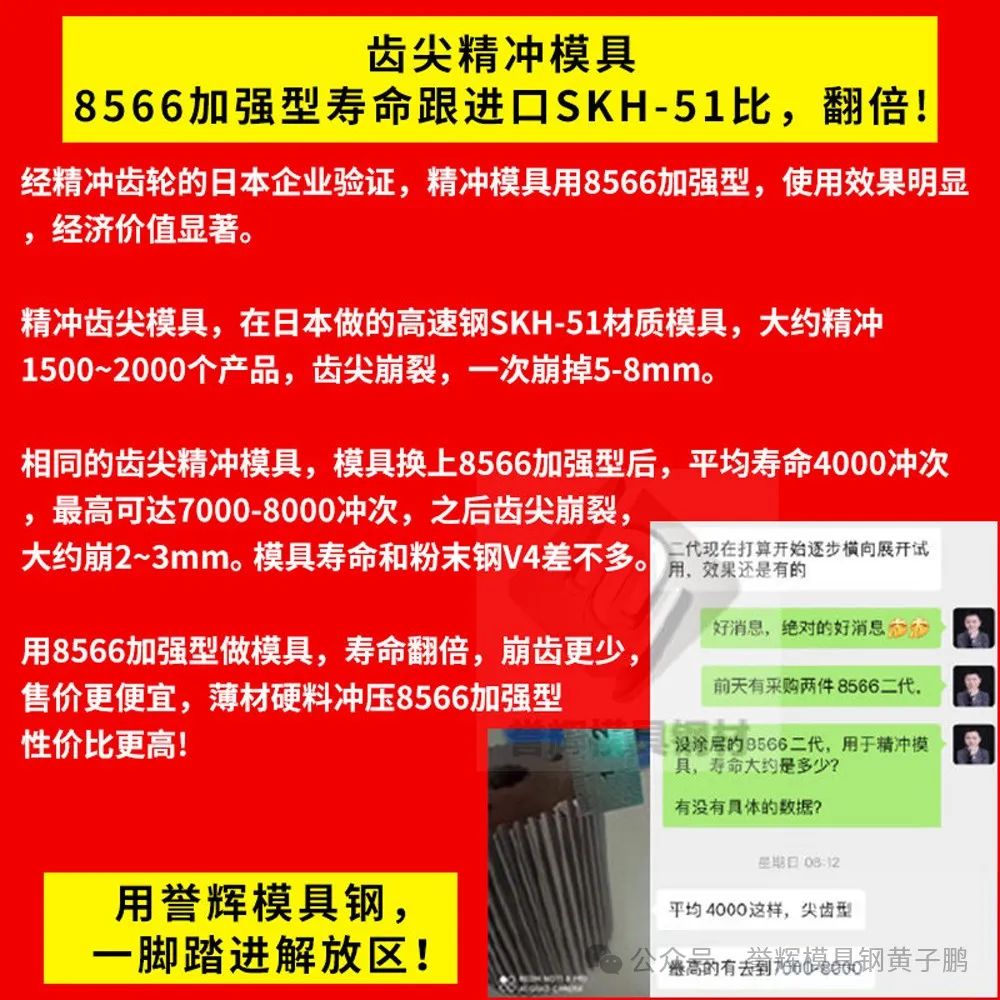

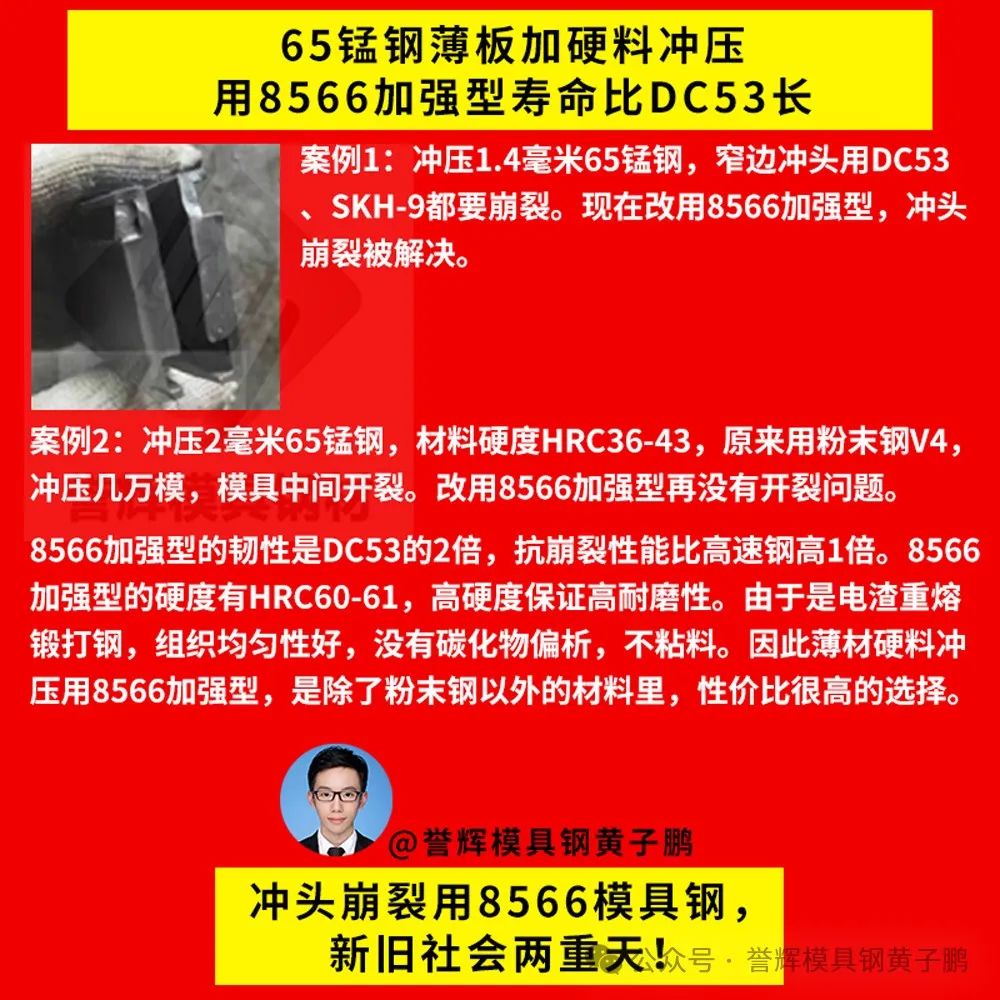

8566加强型目前主要用在薄板硬料冲压，比如有硬度的不锈钢冲压，65锰钢淬火料冲压，或者是精冲模具使用。

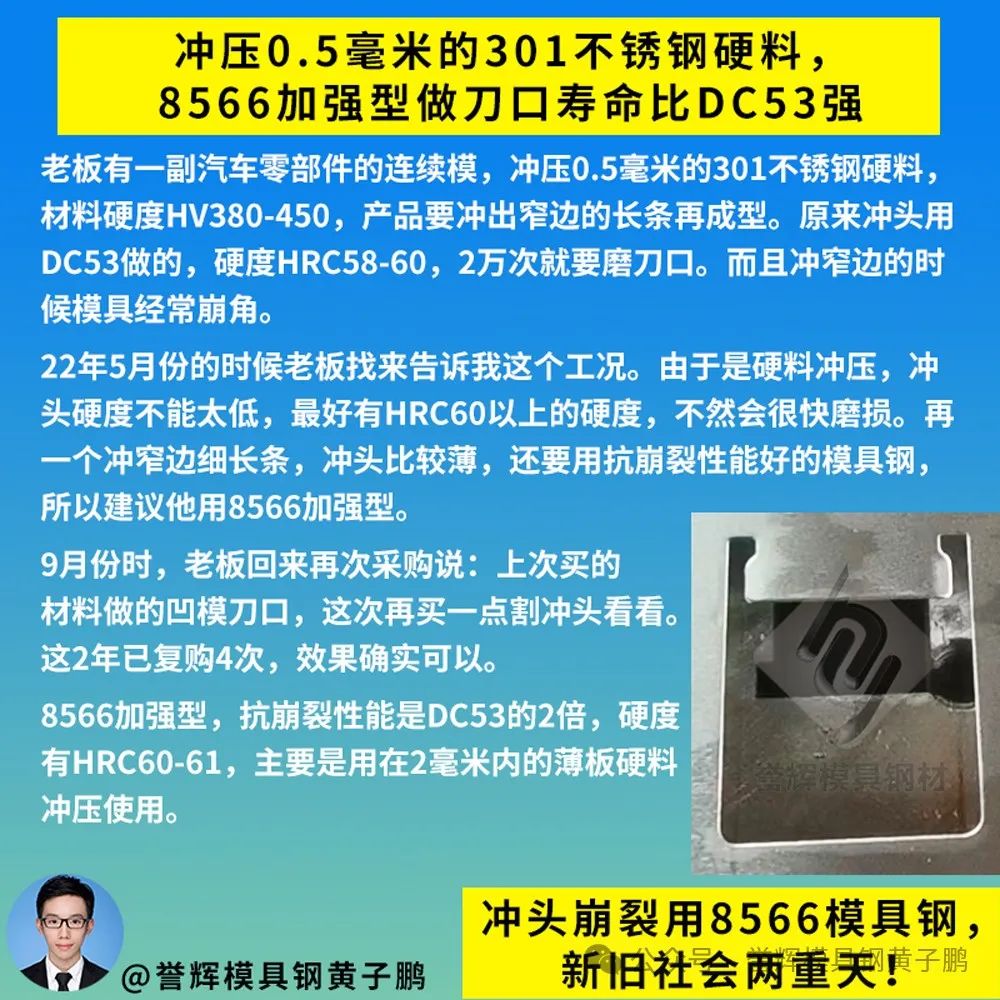

之前也有一期视频介绍过，8566加强型做的薄板301不锈钢硬料冲压冲头，抗崩裂性能比粉末高速钢PM23更强。

最后是不加冷却液的问题。冲压模具工作时，板料接触部分承受压力和摩擦力，局部会发热，会造成容易刀口软化、粘料冷焊、磨损加快的问题。如果真要不加冷却液直接冲压，为了延长冲针寿命，最好是表面加涂层再用。

我是誉辉模具钢黄子鹏，来自东莞寮步。誉辉模具钢，3个世界500强都在用，京瓷公司连续7年采购。

屏幕前的老板如果也有类似的0.8毫米不锈钢硬料冲孔扁冲针用高速钢断裂工况，也可以来誉辉模具钢黄子鹏尝试一下。
