70号钢高强度弹垫切刀用钨钢YG8崩裂，试试高韧性粉末高速钢PM23【第631篇】

老板咨询，做高强度弹垫产品，是70号钢材质，用钨钢YG20做剪切刀好用吗？目前用过钨钢YG8，切刀不耐用崩块，所以换成了H9做切刀。还想问用粉末高速钢PM23可以吗？【誉辉模具钢黄子鹏日记第631篇】

70号钢是碳素钢，含碳量0.7%左右，属于高碳钢的一种，对模具的磨粒磨损比中碳钢更严重。

不过，这里遇到的主要是剪切刀崩裂问题，要选择高硬度兼备韧性的模具钢解决。

由于老板没有说高强度弹垫的厚度，按照过往经验，剪切厚度大于0.5毫米的钢丝，用钨钢大概率都是要崩裂的。下面还是看看不同材料的区别。

YG8和YG20硬质合金的牌号，是钨钴类钨钢。

硬质合金判断冲击韧性高低的一个方法，就是看钴含量高低。通常来说，钴含量越高，钨钢硬度越低，韧性越好。YG8含钴8%，YG20含钴20%。YG20抗冲击韧性比YG8更好。

钨钢YG20硬度在HRA85以上，相当于HRC68以上。YG20的硬度高于常规高速钢和粉末高速钢，耐磨性很好。YG20晶粒度在1.8，冲击韧性只有个位数，韧性是不如高速钢的。

并且我之前看到报道，平均晶粒度达到5.0以上的超粗晶钨钢，冲击韧性才达到10以上，和粉末高速钢PM60的水平差不多。这种材料不一定在量产，暂时就不考虑了。

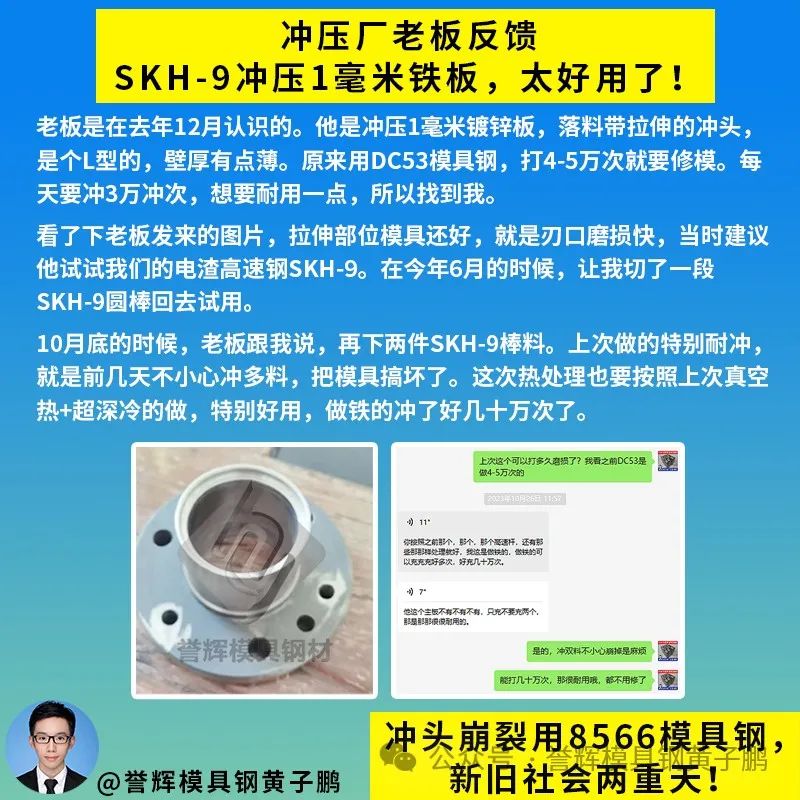

H9是熔铸成型高速钢SKH-9的简称，合金是W6Mo5Cr4V2，含碳量0.9%。使用硬度一般在HRC62-64，冲击韧性比高速钢M35、高速钢M42要好，是目前比较常用的高速钢牌号之一，用来做冲刀也是可以的。

PM23是一款粉末雾化成型高速钢。相比熔铸成型高速钢，粉末钢没有碳化物偏析的问题，组织细小、弥散分布，因此抗崩裂性能大幅提升。

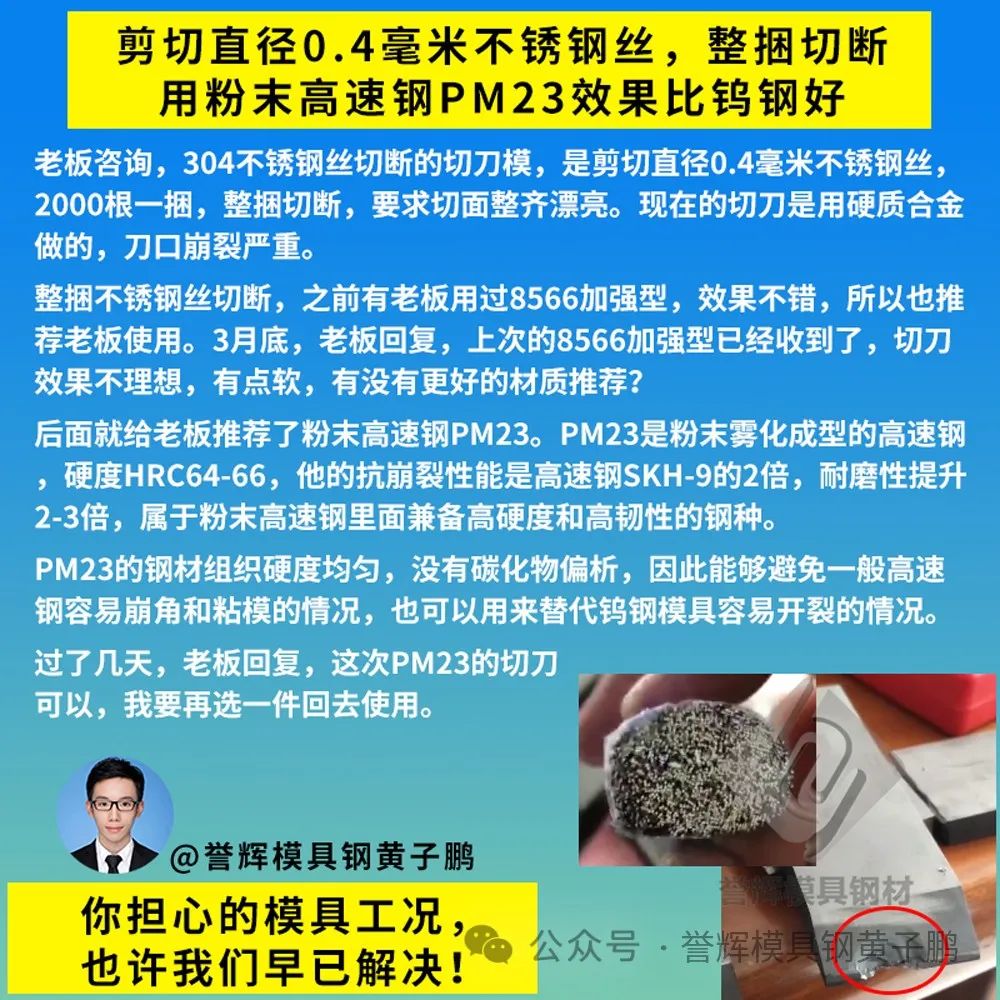

PM23的耐磨性和韧性是高速钢SKH-9的2-3倍，使用硬度HRC64-66，高硬度兼备韧性，而且不会有粘料咬合的问题，是粉末高速钢里知名度高、使用量很大的牌号。

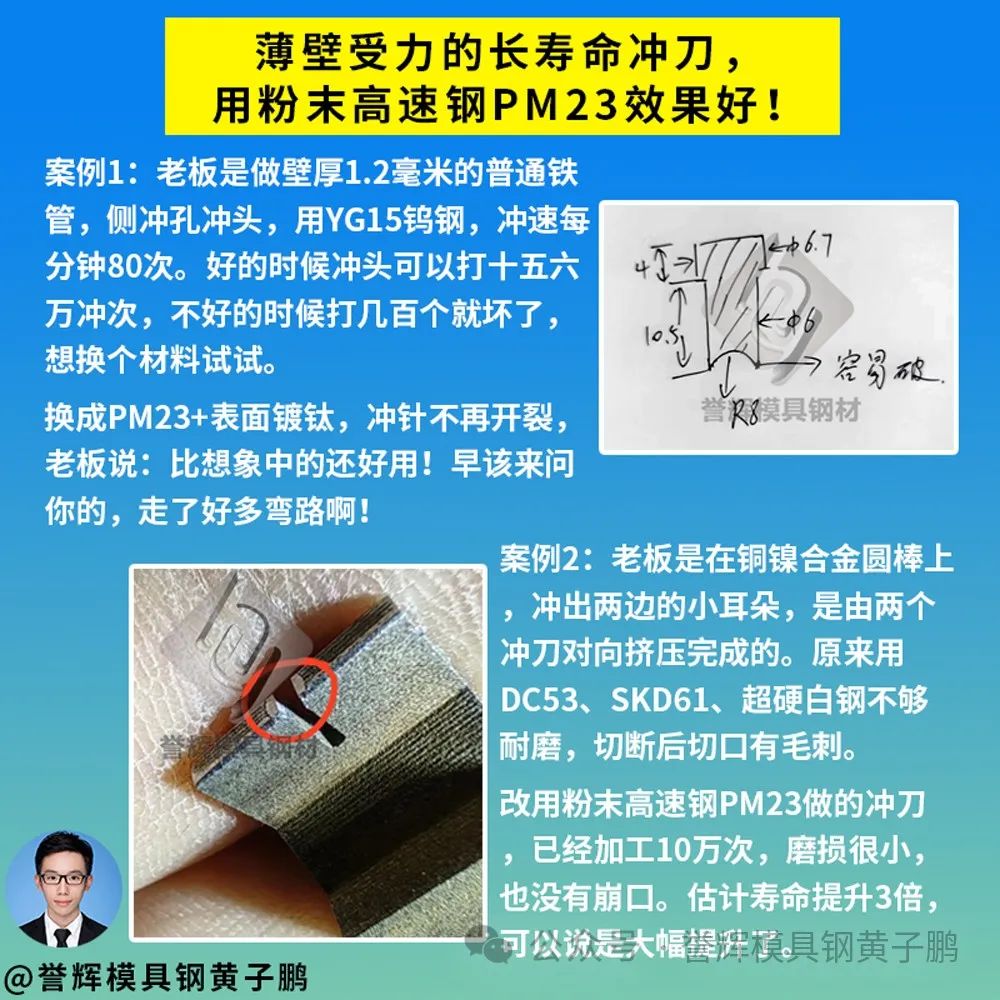

之前有老板冲压壁厚1.2毫米铁管，做侧冲孔，每分钟冲80下。原来用钨钢YG15做冲头，好的时候冲头可以打15万次，不好的时候打几百个就坏了，寿命不稳定。

后面用粉末高速钢PM23+表面镀钛，冲头不再开裂。老板说：比想象中的还好用哦！早该来问你的，可以少走弯路啊！

我是誉辉模具钢黄子鹏，来自东莞寮步。誉辉模具钢，3个世界500强都在用，京瓷公司连续7年采购。

屏幕前的老板如果也有类似的70号钢高强度弹垫切刀用钨钢YG8崩裂工况，也可以来尝试一下。
