35k和304不锈钢搓丝搓槽刀窄凸槽用超硬白钢崩角，改用PM30效果好【第990篇】

今天，做不锈钢搓丝、搓槽刀的江苏老板回来咨询问题。重新看到老板的搓齿刀具，我感触挺深的。【誉辉模具钢黄子鹏日记第990篇】

在24年3月，江苏老板找到我，想了解搓槽刀用什么模具钢好。他的加工材质主要是35k和304不锈钢。每分钟加工50件左右。

之前用上工的含钴高速钢车刀，红色盒装的，正常搓10万个。但是，现在搓槽刀经常出现刀口处崩口、掉渣的现象。他想来问，用8566模具钢，还是用PM30粉末高速钢更有优势？

看了老板的模具图片，他的搓槽刀靠一段0.45宽*0.3高、8°角度的窄凸槽工作。挫槽刀工作时，只有刀尖部位受压力，对刀具的抗压强度和韧性要求极高。

刀具的抗压强度高，刀口不容易塌陷和卷刃变形，耐磨性好。刀具的韧性好，在挫槽挤压受力时不会开裂，保证刀尖持久耐用。

之前老板用的含钴高速钢车刀具体是什么牌号，他也不是很了解。按照我的经验，市场上能买到的硬度HRC67左右的高性能白钢车刀，应该就是M42高速钢了。

高性能高速钢是我们国标对切削刀具的分类之一，英文代号HSS-E，包含了含钴高速钢、高钒高速钢和含铝高速钢三种，而且90%情况碰到的都是含钴高速钢。

钴元素可以增加钢材的红硬性，在高温中依然保持高硬度和高抗压强度。在模具行业，用含钴高速钢做冲针、做切削刀具像车刀、丝锥、拉刀、滚刀都比较常见。

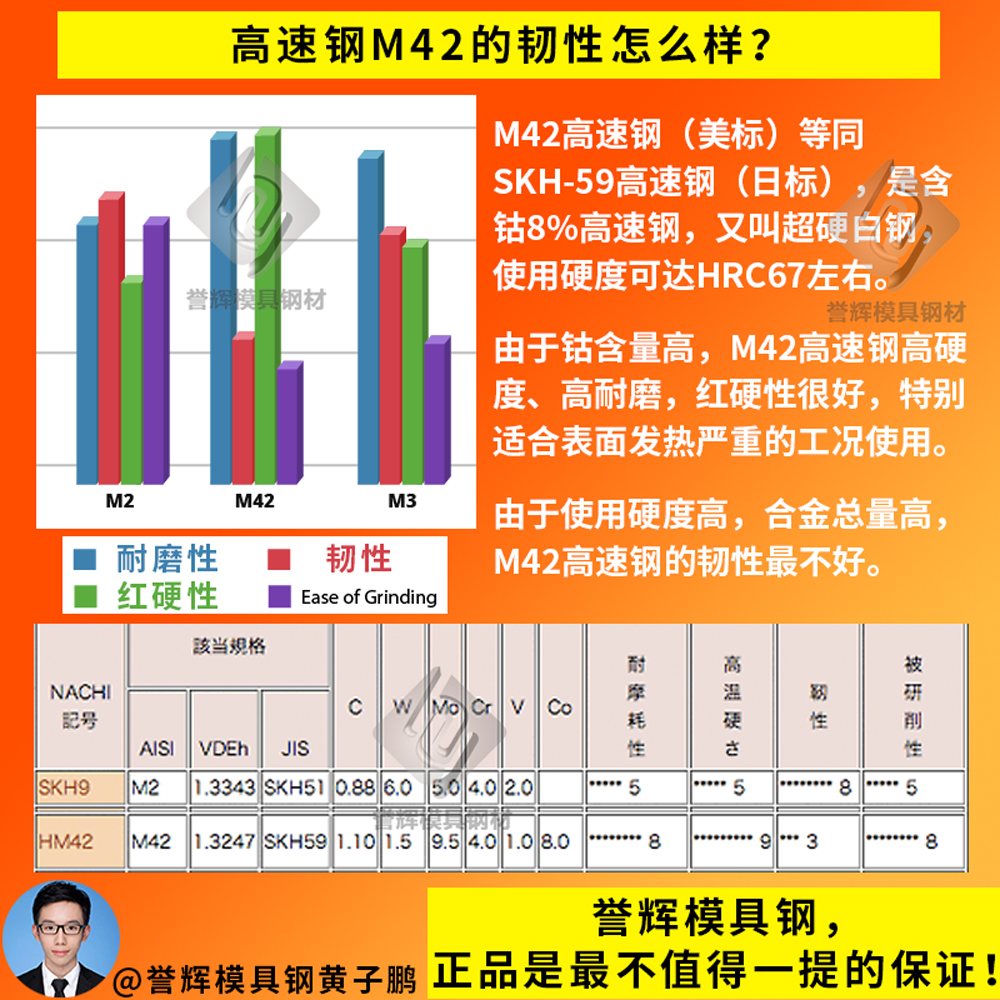

M42高速钢的合金成分为W2Mo9Cr4V1Co8，含碳量1.1%，钴含量8%，使用硬度有HRC65-67。由于钴含量高，M42可以热处理到比较高的硬度使用，也是普通高速钢里硬度最高的牌号了。

老板现在的挫槽刀具，用M42耐磨性已经足够了，就是韧性差了一些，使用寿命不稳定，会频繁崩角。经过分析之后，我给老板推荐用PM30含钴粉末高速钢。

M42高速钢一般采用常规的熔铸工艺生产，由于熔炼时，高合金钢的钢液冷却速度较慢，容易生产尺寸过大的碳化物，或者是形成条带状的碳化物偏析现象，区隔了正常组织的结合，形成肉眼看不见的微观细微裂纹，使得高速钢的表面和芯部、横向和纵向的机械性能差异大，钢材抗冲击能力差，容易开裂。

而粉末冶金高速钢采用雾化冷却工艺+高温高压烧结成型，碳化物颗粒尺寸是普通高速钢的1/2大小以下。晶粒和碳化物的尺寸越细小、分布越均匀，模具钢的机械强度越高，抗崩裂性能越好。

而且粉末钢没有碳化物偏析的问题，消除了频繁开裂的根源，又具备各向同性，横纵方向性能一致，带来超高韧性。粉末高速钢的抗崩角性能比普通高速钢高2-3倍，长期使用的性能稳定，抗疲劳性能好。

我给老板推荐的PM30含钴粉末高速钢，合金成分为W6Mo5Cr4V3Co8，含碳量1.3%，钴含量8%，使用硬度HRC65-67。

PM30也属于含钴型的高性能高速钢，而且经过粉末冶金工艺生产之后，韧性非常好，比同样是含钴高速钢的M42、S390韧性更好。

我们佛山老板反馈，用誉辉PM30高速连续冲压薄板不锈钢，冲头寿命是PM23的3倍，高耐磨兼备韧性，不会崩角，比ASP60粉末高速钢效果好。

还有做HV500硬度不锈钢冲压的温老板说，誉辉PM30的耐磨性是DC53的10倍，一次性解决了DC53冲头尖角容易崩缺和磨损的问题。

今天江苏老板来咨询时也跟我反馈，誉辉PM30的挫槽刀效果挺好的，我的判断没有问题。能帮客户解决问题，我挺开心的。

誉辉模具钢，绝不售卖只有合金成分达标、性能不达标的低质量粉末钢。誉辉PM30粉末高速钢采用了先进粉末雾化制粉工艺，能够得到尺寸更加细小、弥散分布的微观组织和碳化物，而且钢中的脆性杂质含量低。

高速钢的晶粒尺寸细小，在模具遇到冲击时不容易破裂，保证了高韧性。钢中含有的有害气体杂质少，刀具才能保持长期性能稳定。高密度、弥散分布的坚硬碳化物，使得钢材微观硬度均匀，不会很快刮花和磨掉刃口，保证了高耐磨性。

热处理我们都只安排同种粉末高速钢专炉专做，配备超深冷处理，组织转化更充分，尺寸稳定不变形，充分发挥粉末高速钢的优越性能。

我是誉辉模具钢黄子鹏，来自东莞寮步。在最近3年时间，我已经发布了383场现场直播，分享模具选材和使用的经验，帮助了1628家企业解决模具钢方面的问题。

誉辉模具钢，三个世界500强企业都在用，京瓷公司连续7年采购。正品模具钢，是我们最不值得一提的保证。

屏幕前的老板如果也有类似的35k和304不锈钢搓丝搓槽刀窄凸槽用超硬白钢崩角工况，也可以来誉辉模具钢黄子鹏尝试一下。
