Q235铁板冲压模具用Cr12冲头R角崩裂，改用电渣锻打DC53韧性好【第1151篇】
有个肇庆的老板说，供应商把Cr8模具钢当成Cr12模具钢卖给他，现在他的模具还经常遇到崩裂问题。他说，肯定是Cr8模具钢不好，热处理工艺不对导致的。【誉辉模具钢黄子鹏日记第1151篇】
Cr12是一款高碳高铬钢，合金成分是碳含量2%，铬含量12%。

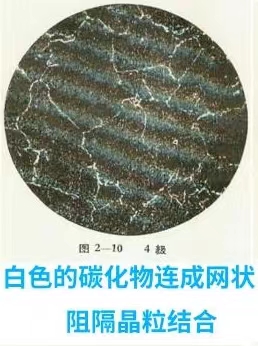

Cr12本身是一款韧性非常不好的模具钢。主要原因是Cr12碳含量太高，钢中含有的碳化物数量太多，极其容易形成带状、网状的碳化物偏析现象，需要经过良好的锻造和退火工艺，来改善微观晶粒结构。
锻造工艺可以破碎钢中含有的大尺寸碳化物，消除封闭网状的合金偏析，避免微观细微裂纹存在。球化退火工艺可以帮助碳化物形态细化、球化，钢的强度更均匀，改善加工性能，后期热处理变形相对小。
但是问题也出在这里。由于现在Cr12价格竞争非常激烈，高几毛钱，可能客户都不买了，只打低价倾销，也就导致Cr12的冶炼工艺不能按理想状态去做了。模具钢的质量不好，做的模具性能就不稳定，想买好的成品Cr12都很困难。
所以现在的模具人都不爱用Cr12，不如用合金调整过的Cr12MoV，碳含量降低为1.5%，另外添加钼、钒元素细化晶粒，提高韧性。
至于说Cr12或者Cr8热处理工艺不好，也是有点误解他了。因为这类铬钢没有添加钨、钼、钒元素，耐热性能不好，高温回火没有二次硬化现象，所以通常Cr12只做低温回火，来保证高硬度。
由于低温回火不能完全消除淬火应力，而且低价Cr12也不会配什么规范的热处理工艺，存在残余奥氏体组织，微观晶粒处于不稳定的状态，受外力冲击影响后容易开裂，这是Cr12的特性。
一般冷冲压模具想要韧性好的，可以用杂质含量低、冶炼工艺好、可高温回火的誉辉电渣锻打DC53。
记得我们河北老板，是用液压机冲压4毫米Q235铁板，需要在Q235上做冲切和压弧度成型，产品是用于轨道车的闸瓦压背配件。
之前他的冲切成型凸模用Cr12MoV，R角容易崩缺。现在Cr12MoV硬度调到HRC52了，冲压1万件左右，依然有崩缺的现象。
Cr12MoV低硬度一般也就是做到HRC55左右，低于这个硬度还打崩掉，说明Cr12MoV韧性已经不能满足现有工况的要求，韧性差太多了。
出于对成本的要求，河北老板改用我们誉辉电渣锻打DC53做试模。经过一个月时间使用，11月初，河北发来好消息，DC53冲切成型凸模已经没有R角崩缺的情况了，使用效果很好。
DC53的合金成分为Cr8Mo2VSi，碳含量1%，使用硬度有HRC60-62。DC53的韧性比Cr12MoV提高2倍，经过高温回火后，硬度依然有HRC60以上，兼备高强度、高耐磨性和韧性，线切割不会开裂。
誉辉DC53是定制品，不只是合金成分达标的DC53。在冶炼工艺上，特别采用了电渣重熔处理，导致钢材冷脆裂的有害杂质含量低，消除模具钢内部疲劳开裂的根源，这是进口DC53都不做的工艺。
再经过三锻三拔、六面锻造成型，坚硬的碳化物颗粒被破碎细小、分布弥散，横纵方向的机械性能一致性高，抗崩角性能优于市场普通DC53。
热处理我们有安排真空热处理+超深冷，DC53的微观组织转化充分，强度和韧性更均匀，模具尺寸稳定不再变化，可以充分发挥DC53的优越性能！
我是誉辉模具钢黄子鹏，来自东莞寮步。在最近3年时间，我发布了425场现场直播，分享模具选材和使用的经验，帮助了1628家企业解决模具钢方面的问题。
誉辉模具钢，三个世界500强企业都在用，京瓷公司连续7年采购。正品模具钢，是我们最不值得一提的保证。
这是我的第1151篇模具钢日记，我已经连续5年在国内和国外的网站上分享我的工作日常。这也是向我的客户表决心，我每天都在正心正念的销售模具钢材，我没有跑路，也绝对不会销售假冒伪劣材料给他，请你放心。
屏幕前的老板如果也有遇到类似的Q235铁板冲压模具用Cr12冲头R角崩裂工况，欢迎你来誉辉模具钢黄子鹏尝试一下。
