冲压0.15毫米不锈钢，SKH51和SKH-9高速钢有什么区别，哪个更耐磨【第1221篇】
昨晚直播时，有老板咨询，冲压0.15毫米不锈钢，有什么模具钢推荐用？他们现在是用的SKH-9高速钢。
还有，SKH-51高速钢和SKH-9高速钢有什么区别？他的供应商告诉他，这两个是一样的东西，不过他是买过好多种的SKH-9高速钢，从100多每公斤、到300多每公斤的都买过。【誉辉模具钢黄子鹏日记第1221篇】
0.15毫米不锈钢，属于薄板冲压的工况，如果你开的冲压速度比较快，超过每分钟100次，或者是冲压硬态的不锈钢，那基本都是用高速钢来做了，SKH-51高速钢和SKH-9都是很常见的选择。
从标准的角度来讲，SKH-51是日本工业部对W6Mo5Cr4V2型高速钢的命名。除了SKH-51，现在国内比较常用的SKH-55、SKH-59也都是日本标准的高速钢牌号。

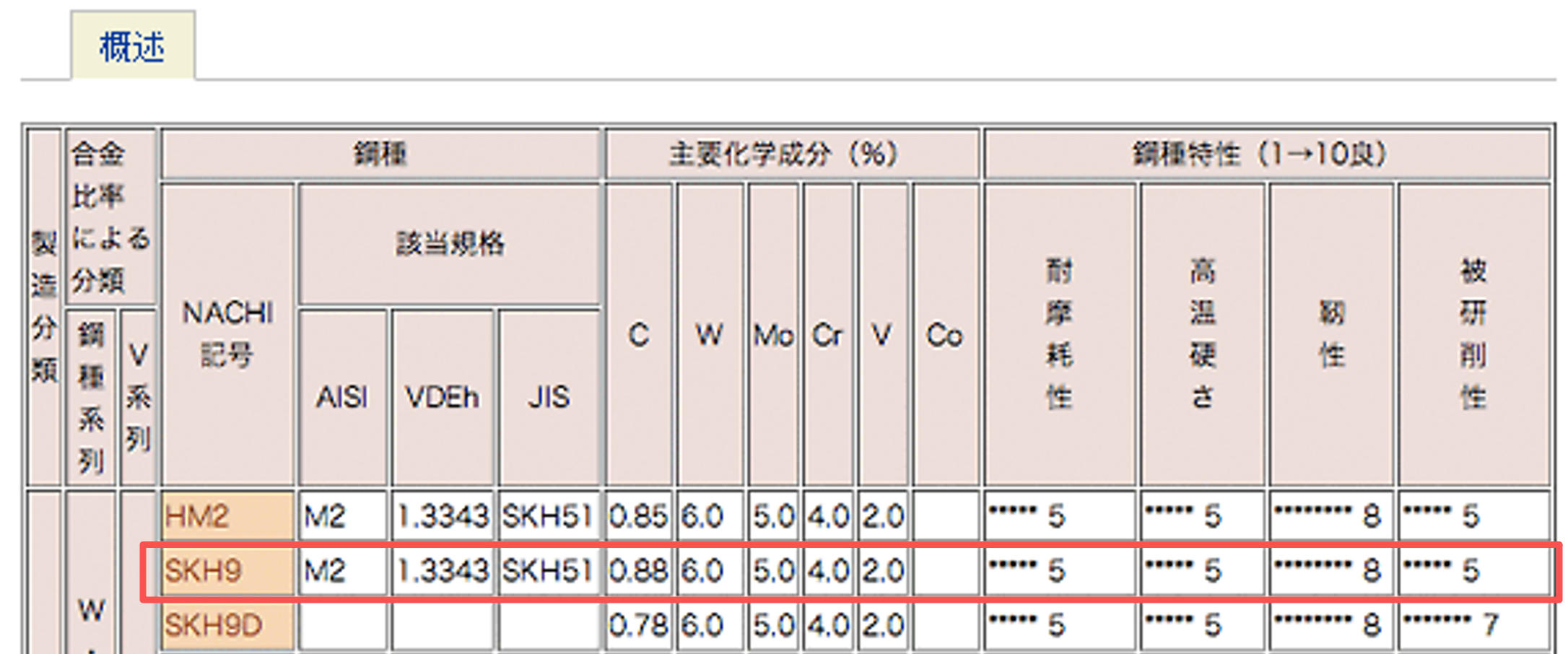

日本的不二越特殊钢公司根据SKH-51的合金标准，自行生产并命名为SKH-9高速钢。可以说，SKH-51高速钢和SKH-9高速钢的合金成分接近，但要说他们的使用性能完全一样，那是不可能的。
因为现在可以生产高速钢的厂家有很多，不同厂家的冶金工艺不一样，钢材含有的脆性杂质含量不同、微观碳化物组织形态和分布不一样，热处理工艺不同，是非常影响高速钢的性能发挥。
我们就来说一个SKH-9不耐用、都不像正常SKH-9高速钢的故事吧。
去年，有位重庆老板来咨询，他的模具有很多，塑料模具，粉末冶金压制模具，冲压模具都有。最开始接触是他做粉末冶金模具的冲棒，中间压沉头的地方容易崩裂掉块，所以买了我们誉辉8566模具钢。
后来他做连续模冲压1.2毫米DC01铁板，上面做切边、冲外形的冲头，之前是用线切割供应商提供的高速钢SKH-9做的成品，硬度在HRC58-62，磨一次刃口只能冲压60万次。因为感觉冲头不够耐用，他想自己买模具钢自己做。
在25年3月，重庆老板买了一件8566模具钢回去使用。到了6月初的时候，老板告诉我，8566冲头只能冲68万次，没有比SKH-9耐磨很多，主要是转角处磨损严重，这是什么原因？
后来他把冲头CAD图纸发我看了，基本就是切外形常用的款式，不涉及到崩角的问题。
我说，8566都能冲68万，而SKH-9才冲了60万，这是不可能的。就算他之前供应商偷偷把SKH-9换成了铬钢给他，都不能冲这么少。
SKH-9的合金总量很高，耐磨元素含钨6%、含钒2%。在单纯追求耐磨性的场合，SKH-9比8566要耐用得多。
只能说他之前供应商给的SKH-9材料实在太差了。基体固溶强化不够、冲头容易压塌，碳化物和基体结合不够紧密、容易脱落，这是磨损的本质原因。
再就是硬度做的太低，冲压薄板软料DC01，SKH-9高速钢正常硬度在HRC62-64。只有材料冶金工艺不好，怕淬裂了，或者为了省钱故意降低淬火温度，才会搞出来低硬度。多种因素结合，造成了SKH-9还不如8566耐磨的情况，这也是一个奇葩案例吧。
如果想要比SKH-9更加耐磨的，我会推荐用誉辉PM4粉末高速钢。PM4的耐磨元素钒有4%，比SKH-9的钒含量提高2倍，比SKD11提高4倍。钒合金是硬度最高的碳化物之一，可以成倍的提高钢材的耐磨性。
经过真空热处理和超深冷，PM4粉末高速钢的预硬冲子料硬度有HRC64-66。PM4的耐磨性比SKH-9高速钢提高2-3倍。
PM4做冲头的R角强度高，不容易塌陷，也就可以解决冲头转角处容易磨掉的问题。
再加上誉辉PM4经过粉末冶金工艺成型，微观碳化物颗粒细小，每一块区域的硬度都很均匀，没有性能薄弱区，模具表面抗粘连、抗刮花性能很好，做完PVD涂层处理的镀膜也不容易脱落。PM4粉末高速钢适合用在铁板、黄铜、不锈钢等等材质的冲压和拉伸模具使用。
前两天我才知道，经常买我们誉辉PM4粉末高速钢的深圳老板，是做不锈钢屏蔽罩产品的，主要冲压0.2毫米304不锈钢1/2H，1/4H这些半硬料，他说用PM4比SKH-9要耐用多了。
我是誉辉模具钢黄子鹏，来自东莞寮步。在最近3年时间，我发布了445场现场直播，分享模具选材和使用的经验，帮助了1628家企业解决模具钢方面的问题。
誉辉模具钢，三个世界500强企业都在用，京瓷公司连续7年采购。正品模具钢，是我们最不值得一提的保证。
这是我的第1221篇模具钢日记，我已经连续5年在国内和国外的网站上分享我的工作日常。这也是向我的客户表决心，我每天都在正心正念的销售模具钢材，我没有跑路，也绝对不会销售假冒伪劣材料给他，请你放心。
屏幕前的老板如果也有遇到类似的冲压0.15毫米不锈钢，SKH51和SKH-9高速钢有什么区别，哪个更耐磨工况，欢迎你来誉辉模具钢黄子鹏尝试一下。
